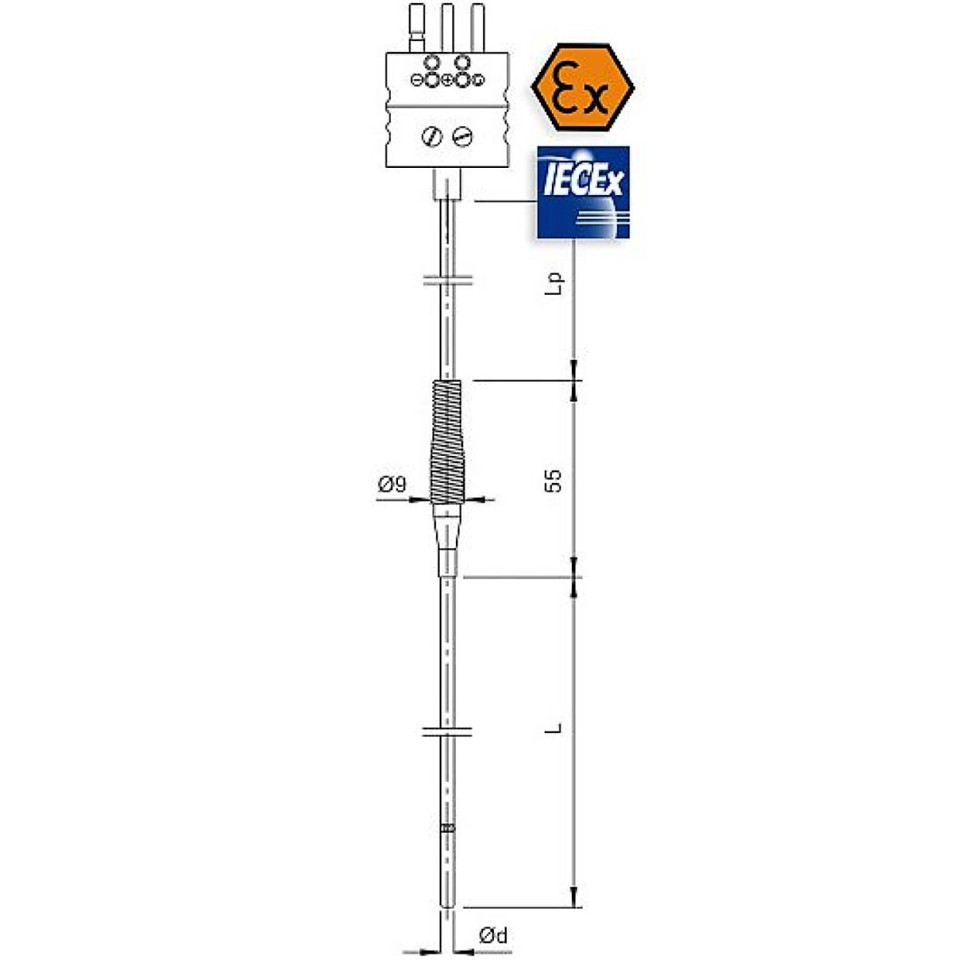

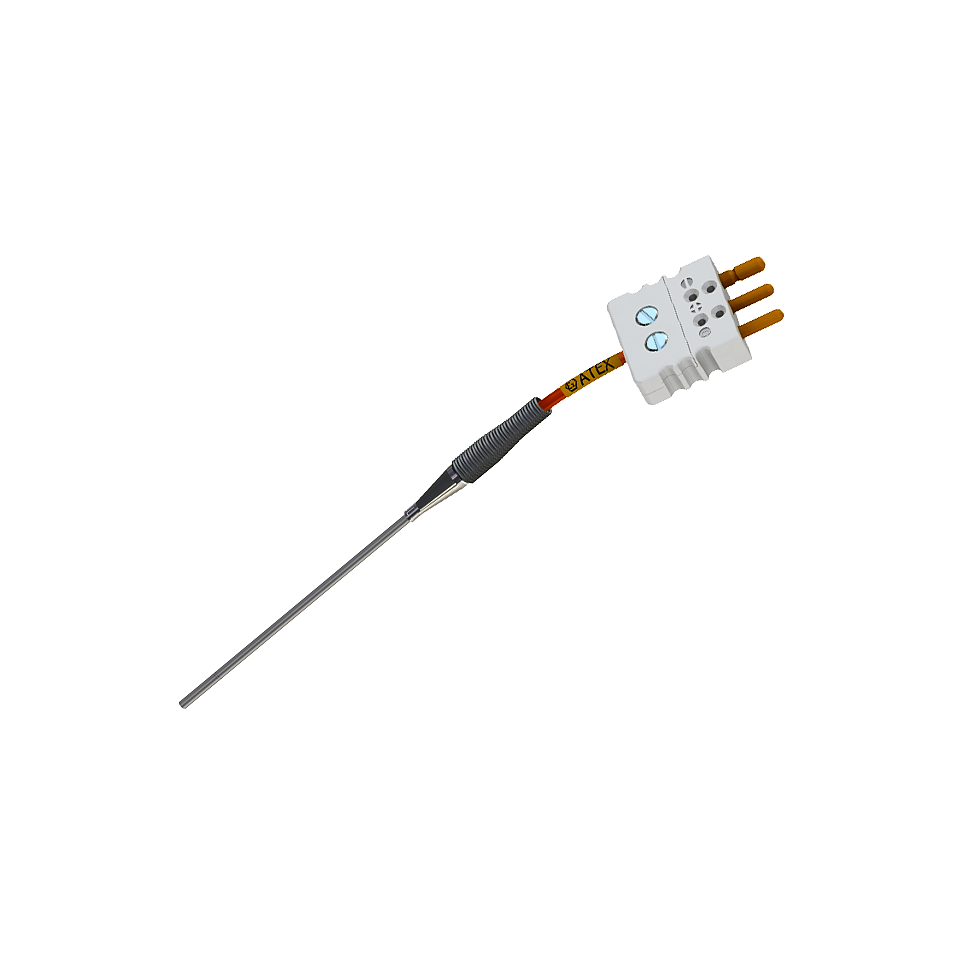

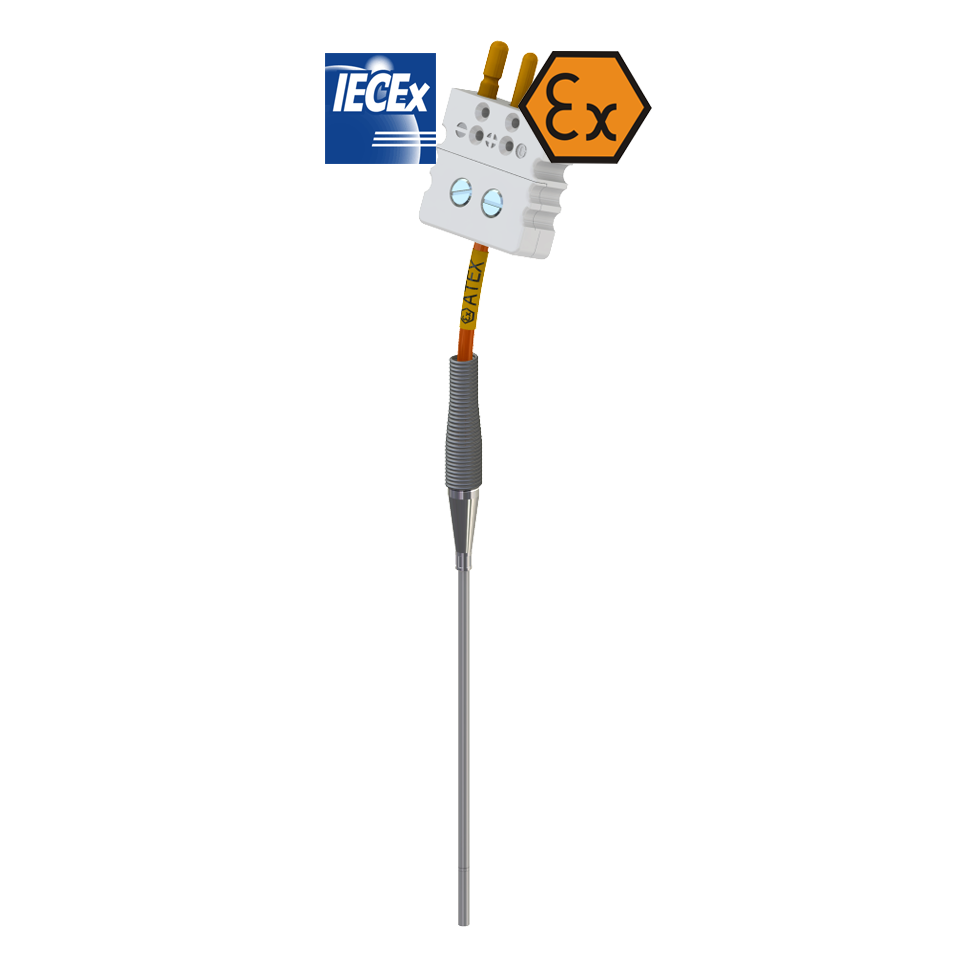

Kabelový odporový teploměr s pláštěm, standardní konektor, jiskrově bezpečný

Reference: GXI-TRP-TKbWsR

Kabelový odporový teploměr s pláštěm, standardní konektor, jiskrově bezpečný

  • Měřicí rozsah: -50 .. + 600 ° C
  • Obecný návrh strojů a zařízení
  • Měření teploty kapalin, plynů a pevných látek
  • Všechna průmyslová odvětví
  • Instalace v prostředí s nebezpečím výbuchu:
    Plyny, páry, mlhy (G): Zóna 0, 1, 2
    Prach (D): Zóna 20, 21, 22
    Doly: M1

Mezinárodní přeprava

Standardní nebo expresní doručení

Bezpečné platby

Všechny platby jsou bezpečné a schválené.

Záruka nejlepší ceny

Kontaktujte nás pro definování způsobu platby.

+ 33-233 611--670

Angličtina - francouzština - němčina - španělština

Podrobnosti o produktu "Odporový teploměr s kabelovým pláštěm, standardní konektor, jiskrově bezpečný"

Caractéristiques

  • Miniaturně izolovaný snímač RTD řady XI-TRP-TKbWs s připojovacím kabelem a zástrčkou standardní velikosti
  • Vyrobeno z opláštěného kabelu s vnitřní izolací oxidem hořečnatým (MgO)
  • Malé rozměry, vnější průměr od Ø 1,5 mm
  • Krátká doba odezvy na změnu teploty
  • Senzor je sklopný
  • Pouzdro z kyselinovzdorné oceli AISI316 (1.4401), AISI321 (1.4541)
  • Odolný vůči vibracím


Násobnost

Možné kombinace průměrů potrubí, množství senzorů a připojovacích vedení:

Průměr pláště Jednoduché, například 1xPt100 Zdvojnásobte, například 2xPt100
2 fils 3 fils 4 fils 2 fils 3 fils 4 fils
Ø1,5 mm
Ø2,0 mm
Ø3,0 mm
Ø4,5 mm
Ø6,0 mm



Popis

Odporové teploměry s pláštěm jsou vyrobeny z kabelů s kovovým pláštěm, jejichž vnitřní vodiče (Cu nebo Ni) jsou izolovány od sebe navzájem a od vnějšího pláště práškem oxidu hořečnatého (MgO). To dává snímači vysokou odolnost proti vibracím, flexibilitu i teplotní odolnost a dobrou elektrickou izolaci.

Tyto snímače jsou určeny k přímému měření teploty na těžko přístupných místech i na všech místech, kde je nutné používat flexibilní snímače malého průměru, vysoké odolnosti proti vibracím a nárazům a s dlouhou krátkodobou odezvou na teplotu Změny.

Díky těsnému přitlačení izolační vrstvy (MgO) a správné struktuře vnitřních vodičů a pláště mohou být snímače ohnuty s minimálním poloměrem ohybu, který je trojnásobkem vnějšího průměru pláště.

obraz izolace měřicí rozsah
a_3.png PVC; Plášť: PVC do + 105 ° C
b_3.png Silikon; Pouzdro: silikon do + 180 ° C
c_2.png Teflon® FEP; Pouzdro: silikon do + 180 ° C
d_2.png Teflon® FEP; Clona: Cu cop; Pouzdro: silikon do + 180 ° C
e_3.png Teflon® PFA; Pouzdro: teflon® PFA do + 260 ° C
f_3.png Teflon® PFA; Clona: Cu cop; Pouzdro: teflon® PFA do + 260 ° C
g_2.png Teflon® PFA; Oplet: nerezová ocel do + 260 ° C
h_1.png Laminát; Pouzdro: sklolaminát; Oplet: nerezová ocel do + 400 ° C

obecně

  • Reference GXI-TRP-TKbWsR
  • Jméno a Příjmení Kabelový odporový teploměr s pláštěm, standardní konektor, jiskrově bezpečný

Funkce

  • Typ výrobku 2x Pt100
    2x Pt500
    2x Pt1000
    Pt100
    Pt500
  • Počet vodičů 2
    3
    4
  • Maximální provozní teplota 600 ° C
  • přesnost Třída A + -0.15 ° C
    Třída B + -0.3 ° C
  • průměr 1.5mm
    2mm
    3mm
    4.5mm
    6mm
  • Model S konektorem
    Opláštěná sonda
    Kabelová sonda
  • Osvědčení ATEX EXI
  • Délka kabelu 1000mm
    1500mm
    2000mm
