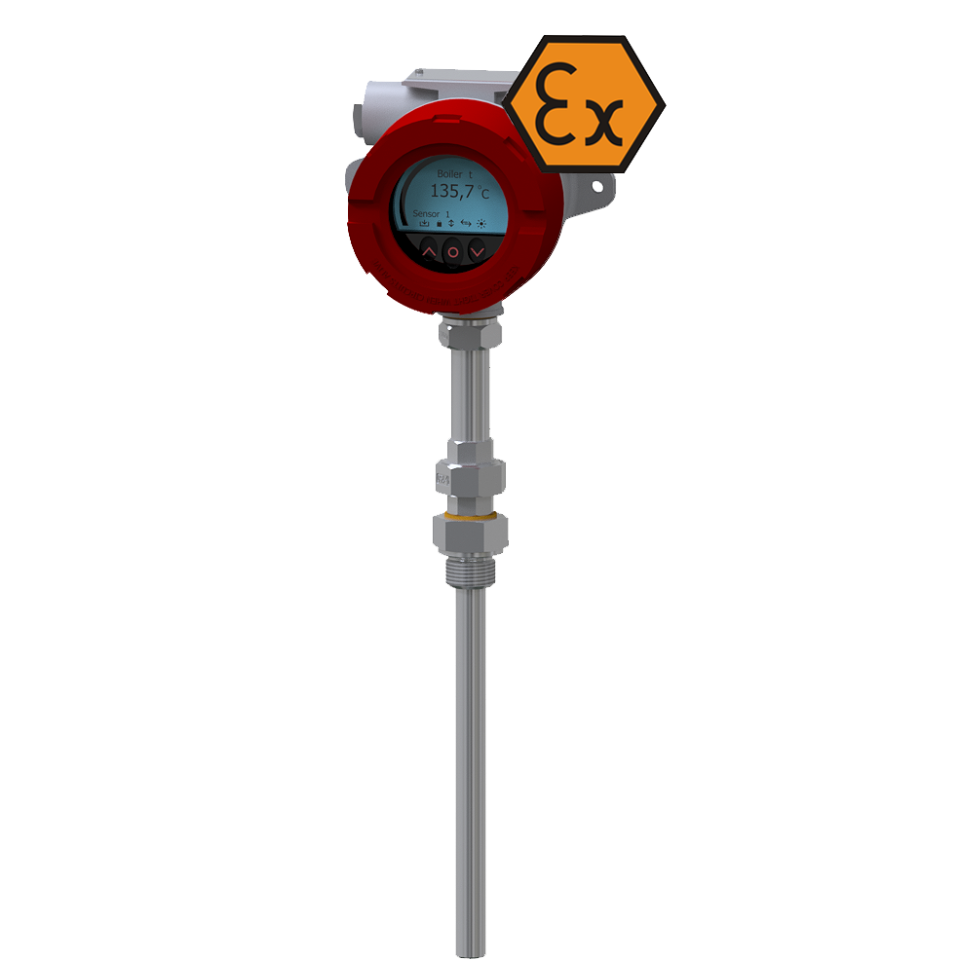

Odporový teploměr s displejem, připojením a redukcí - ATEX Exi / Exd

Reference: GXDI-TOPWR

Odporový teploměr s displejem, připojením a redukcí - ATEX Exi / Exd
  • Měřicí rozsah: -200 .. + 600 ° C
  • Výstavba nádrží, potrubí
  • Instalace technologických procesů ve všech průmyslových odvětvích
  • Topná zařízení

Mezinárodní přeprava

Standardní nebo expresní doručení

Bezpečné platby

Všechny platby jsou bezpečné a schválené.

Záruka nejlepší ceny

Kontaktujte nás pro definování způsobu platby.

+ 33-233 611--670

Angličtina - francouzština - němčina - španělština

Podrobnosti o produktu "Odporový teploměr s displejem, připojením a redukcí - ATEX Exi / Exd"

Caractéristiques

  • Snadno čitelný displej o průměru 60 mm poskytuje jasnou indikaci rozsahu vašeho procesu podporovanou radiálním sloupcovým grafem.
  • Tři optická tlačítka, která fungují i ​​v obtížných podmínkách (volitelně)
  • Snadno sledovatelná menu vás provedou programováním s rolováním textů nápovědy
  • Funkce HART® 7 s kompatibilitou HART® 5
  • Pružinová měřicí vložka zajišťuje spolehlivý kontakt s jímkou
  • Plně opracovaná teploměrná jímka
  • Materiál teploměrné jímky: 1.4541 (AISI321), 1.4404 (AISI316L), 1.0460 (P250GH), 1.7335 (15HM), 1.7380 (10H2M) *
  • Vysoká přesnost v celém rozsahu provozních teplot


montážní návod

Podepsané senzory např.jpg II 1 / 2G  et např.jpg II 1 / 2D byly navrženy pro měření teploty ve všech zónách výbuchu plynů, kapalin, mlhy a prachu. V zóně 0 nebo 20 může být pouze ochranná trubice. Připojovací hlavice může být pouze v zónách 1 (21) nebo 2 (22). Hranicí mezi zónami je závitové připojení.

Podepsané senzory např.jpg II 2G et např.jpg II 1 / 2D byly navrženy pro měření teploty v zónách 1 (21) a 2 (22).

Popis

Senzor se skládá z vyměnitelné měřicí vložky, masivní obráběné jímky se závitovým procesním připojením, hrdla a převodníku teploty PR7501 namontovaného na místě.

Měřicí vložka je vyměnitelnou součástí celého snímače, což snižuje čas a náklady na údržbu měřicího zařízení nainstalovaného v objektu. Pružinové připojení měřicí vložky zajišťuje dokonalý tlak na spodní straně ochranné trubice, snižuje reakční dobu na změny teploty a zvyšuje přesnost měření a snižuje přirozené vibrace, čímž se předchází mechanickým a elektrickým poruchám.

Délka zasunutí, provedení a materiál jímky, typ závitu, délka hrdla a připojovací hlavice lze individuálně zvolit pro příslušnou aplikaci.

Podrobnosti, které mají rozdíl

Převodník teploty HART® PR7501 namontovaný na místě s displejem a optickými tlačítky umožňuje snadné programování, servis a diagnostiku z přední strany snímače. Displej snímače lze otáčet v krocích po 90 stupních pro snadné vertikální nebo horizontální prohlížení.



Příklad instalace senzoru






Obraz Optická tlačítka
S
5_8.png Sans

obecně

  • Reference GXDI-TOPWR
  • Jméno a Příjmení Odporový teploměr s displejem, připojením a redukcí - ATEX Exi / Exd

Funkce

  • Typ výrobku 2x Pt100
    2x Pt500
    2x Pt1000
    Pt100
    Pt500
    Pt1000
  • Počet vodičů 2
    3
    4
  • Maximální provozní teplota 600 ° C
  • přesnost Třída A + -0.15 ° C
    Třída B + -0.3 ° C

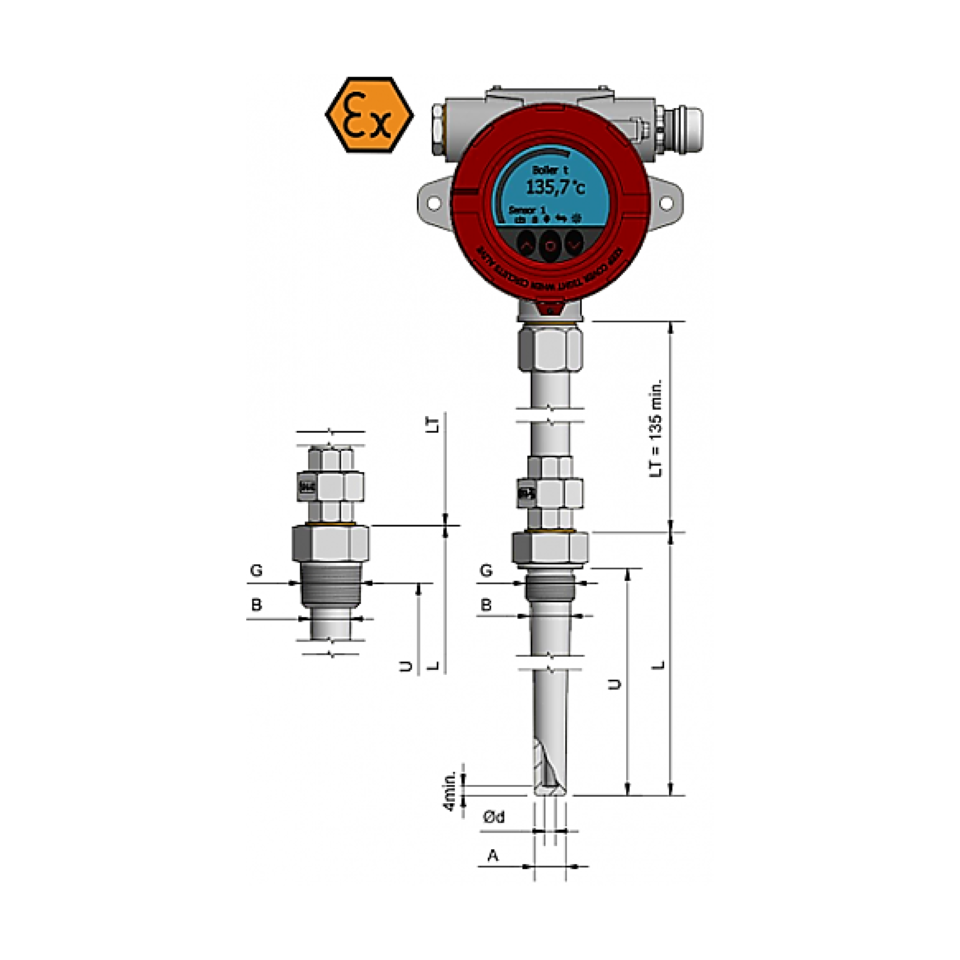

  • průměr B: Ø15 mm; A: Ø15 mm
    B: Ø20 mm; A: Ø16 mm
  • Typ připojení Na míru
  • Model S displejem
    Sonda svorkovnice
  • délka trubky L: 100 mm; U: 70 mm
    L: 150 mm; U: 120 mm
    L: 200 mm; U: 170 mm
    L: 250 mm; U: 220 mm
    L: 300 mm; U: 270 mm
    L: 350 mm; U: 320 mm
    L: 400 mm; U: 370 mm
    L: 450 mm; U: 420 mm
    L: 500 mm; U: 470 mm
  • Osvědčení ATEX EXD
    ATEX EXI
  • Délka kabelu Se svorkovnicí
