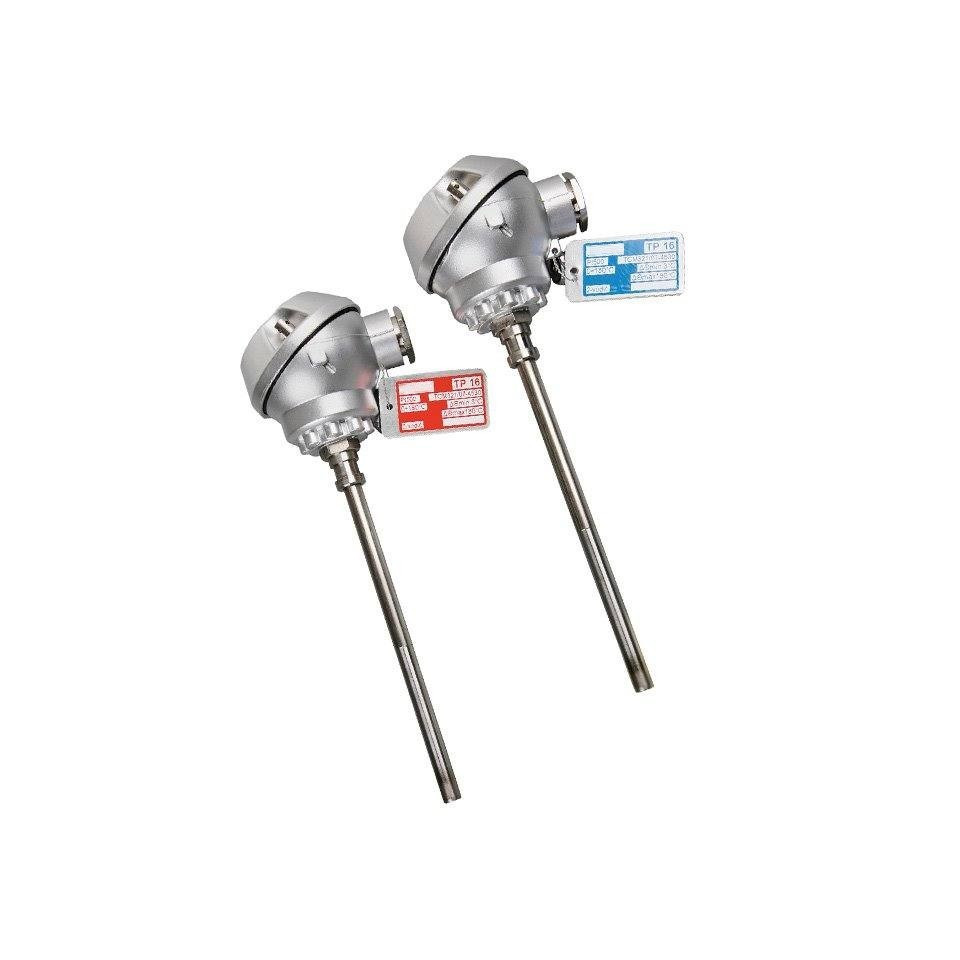

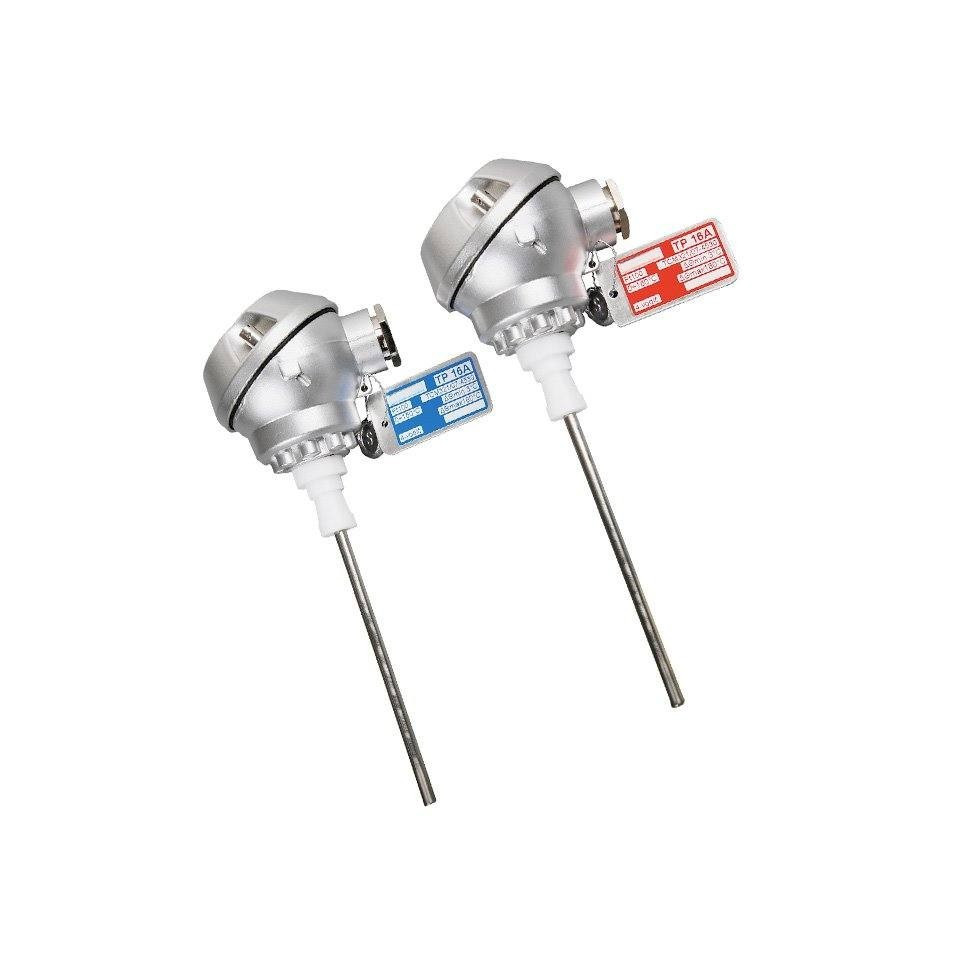

Spárovaný odporový teploměr typu TP 16
Tyto spárované snímače teploty se používají jako součásti elektroměrů. Jsou vyráběny s teplotními snímači Pt 100, Pt 500 a Pt 1000. K čidlům lze připojit dva nebo čtyři drátové obvody (vnitřní obvod je vždy dvouvodičový).

Mezinárodní přeprava

Standardní nebo expresní doručení

Bezpečné platby

Všechny platby jsou bezpečné a schválené.

Záruka nejlepší ceny

Kontaktujte nás pro definování způsobu platby.

+ 33-233 611--670

Angličtina - francouzština - němčina - španělština

Podrobnosti o produktu "Párový odporový teploměr typ TP 16"

Senzory jsou kompatibilní s měřiči energie od společností SIEMENS, LANDIS + GYR, KAMSTRUP, ITRON, CODEA, COMAC CAl, SENSUS METERING atd. Čidla jsou určena k instalaci do chladičů. Standardní rozsah provozních teplot je 0 ° C až 180 ° C

Spárované sondy typ TP 16

ZÁKLADNÍ DATA
Typ citlivého prvku 100 bodů, 500 bodů, 1000 bodů
Maximální trvalý měřicí proud 3 mA (Pt100); 1,5 mA (Pt500); 1 mA (1000 Pt)
Doporučený měřicí proud 1 mA (Pt100); 0,5 mA (Pt500); 0,3 mA (1000 Pt)
Měřicí rozsah 0 ° C až 180 ° C nebo 0 ° C až 150 ° C
moi 2 ° C nebo 3 ° C
Max. 180 ° C nebo 150 ° C
Třída přesnosti jednotlivých senzorů B podle EN 60 751
Připojení senzoru podle schématu zapojení
Maximální přetlak jímky 6,3 MPa

DALŠÍ PARAMETRY
Délka pouzdra TP 16: 105, 140, 230 mm; TP 16A: 97, 133 mm
průměr pouzdra TP16: 6 mm + 0,1 mm; TP 16A: 3,6 mm + 0,05 mm
Materiál pouzdra a jímky nerezová ocel DIN 1.4301
Typ připojovací hlavy LIMATHERM MA
Materiál připojovací hlavy hliníková slitina
Teplotní odolnost připojovací hlavy -25 ° C až 100 ° C
Vnitřní odpor vedení

TP 16: 0,015 Ω / 105 mm TP 16A: 0,03 Ω / 97 mm
0,018 Ω / 140 mm 0,04 Ω / 133 mm
0,027 Ω / 230 mm

Doporučený průřez drátu 0,35 až 1,5 mm
Krytí IP 54 podle EN 60 529
Izolační odpor > 100 MOhm při 100 V DC, 15 ° C při 35 ° C, relativní vlhkost <85%
Doba odezvy TP 16: t 0,5 <5 s (v tekoucí vodě při 0,4 ms -1 )
TP 16A: t 0,5 <3 s (v tekoucí vodě při 0,4 ms -1 )
Délky teploměrných jímek 105, 140, 230 mm (TP 16); 88, 124 mm (TP 16A)
Tepelné vlákno G 1/2 ", M 20 x 1,5

obecně

  • Reference -
  • Jméno a Příjmení Spárovaný odporový teploměr typu TP 16

Funkce

  • změřit Teplota
  • Typ výrobku Hlavové sondy / svorkovnice

Soubory připojeny

Párový odporový teploměr typ TP 16 - Technický list GTP16/AR
