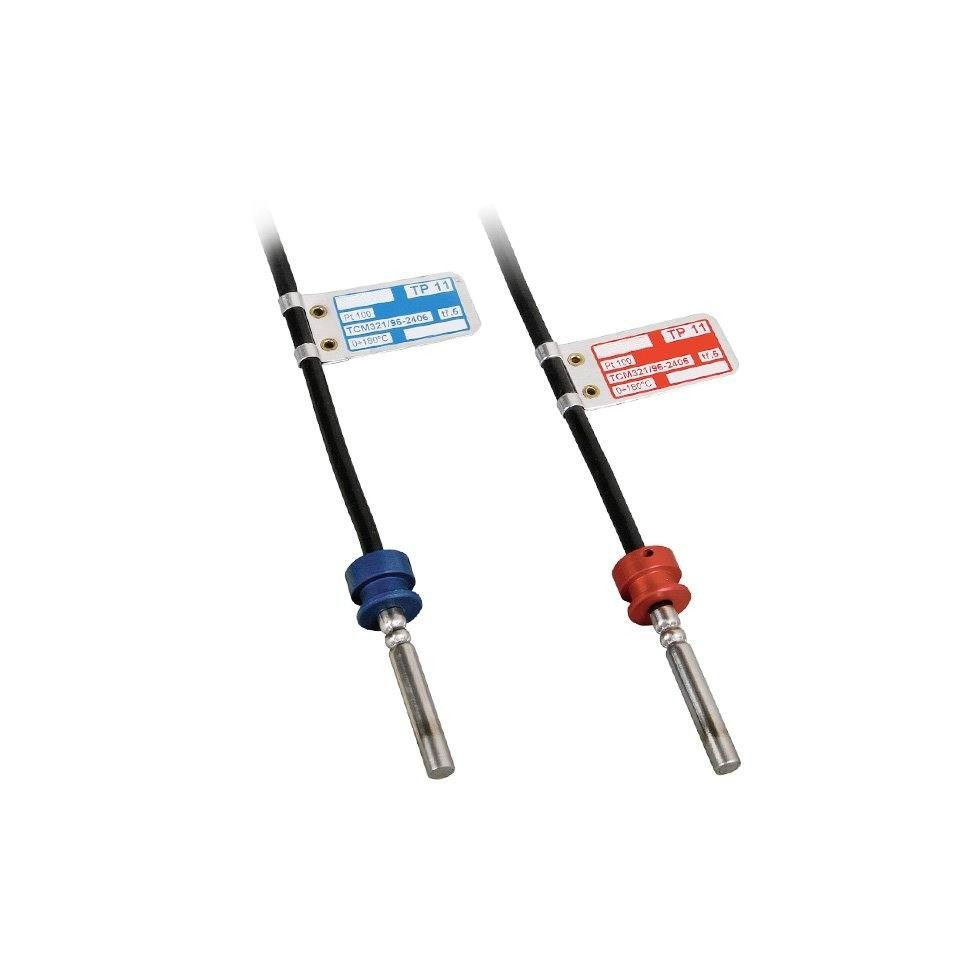

Spárovaný odporový teploměr typu TP 11E

Dodání do 3 až 5 týdnů

Tyto spárované snímače teploty se používají jako součásti elektroměrů. Jsou vyráběny s teplotními snímači Pt 100, Pt 500 a Pt 1000. Senzory jsou kompatibilní s měřiči energie od společností SIEMENS, LANDIS + GYR, KAMSTRUP, ITRON, CODEA, COMAC CAl, SENSUS METERING atd. Čidla jsou určena k instalaci do chladičů. Standardní rozsah provozních teplot je 0 ° C až 180 ° C nebo 0 ° C až 150 ° C.

302.34KB stahování

Technický list GTP11ER | Párový odporový teploměr typ TP 11E

Charakteristický produkt Spárovaný odporový teploměr typu TP 11E

Spárované sondy typu TP 11E

ZÁKLADNÍ DATA
Typ citlivého prvku 100 bodů, 500 bodů, 1000 bodů
Maximální trvalý měřicí proud 3 mA (Pt100); 1,5 mA (Pt500); 1 mA (1000 Pt)
Doporučený měřicí proud 1 mA (Pt100); 0,5 mA (Pt500); 0,6 mA (1000 Pt)
Měřicí rozsah 0 až 180 ° C
Delta mini 2 nebo 3 ° C
Delta max. 180 °C
Třída přesnosti jednotlivých senzorů Třída B podle EN 60 751
Připojení senzoru podle schématu zapojení

OSTATNÍ NASTAVENÍ
Délka tuby 40 ± 5 mm (standardně 37 mm)
Průměr trubky 5.5 ± 0.5 mm
Materiál pouzdra a jímky nerezová ocel DIN 1.4571
Vstupní kabel 2 x 2 mm nestíněný 0,5vodičový silikon 2 Silikon
4 nestíněné vodiče 4 x 0,25 mm 2
Délky kabelů podle EN 1434-2, čl. 3.3.4, graf 2
Odpor drátu 0,07 na 1 m 2vodičového kabelu
Teplotní odolnost kabelu -25 až 180 ° C
Znamení ochrany IP 67 podle EN 60 529
Izolační odpor 100 MΩ při 100 V DC, 15 až 35 ° C, 80% relativní vlhkost
Doba odezvy

0,5 6 s (v bílé vodě při 0,4 ms -1 )

Doporučené minimální ponoření 75 mm
Délky teploměrných jímek 36, 86, 136, 176 mm
Tepelné vlákno G 1/2 ", M 20 x 1,5
Maximální přetlak pro jímku 6,3 MPa
