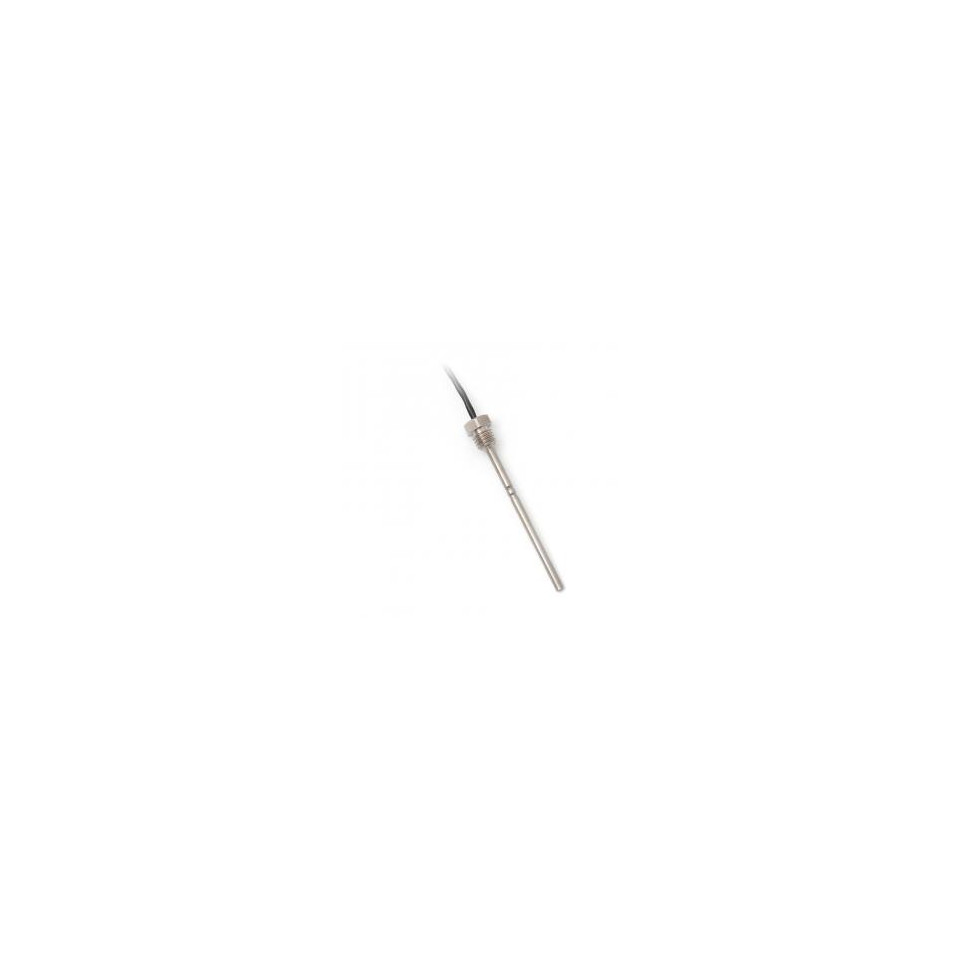

SNÍMAČE TEPLOTY S HO 4 MM KRYTEM, ZÁVIT M10x1,5

Reference GKTR030R

Dodání do 3 až 5 týdnů

Typ snímače KTR 030A KTR 030F

Citlivý typ prvku všechny typy

Teplotní rozdíl

-30 ° C až 150 ° C (může být omezeno typem snímače, který bude stanoven v záruční dokumentaci)

Index ochrany IP 67 podle EN 60529

Průměr pouzdra 4 ± 0,1 mm 5,7 ± 0,1 mm

Délka pouzdra L 10 až 100 mm

Vlákno / OK

M 10 x 1,5 / OK 12 M 12 x 1,5 / OK

Materiál pouzdra nerezová ocel DIN 1.4301

Vstupní kabel silikonový stíněný 2x0,14 mm2 / 4x0,15 mm2 silikonový stíněný 2x0,5 mm2 / 4x0,25 mm2

Odpor drátu

0,254Ω 0,07Ω

na 1 m kabelu pro 2vodičové připojení

Doba odezvy τ0,5 <5 s τ0,5 <73 s

(v tekoucí vodě při 0,4 ms-1)

Izolační odpor

> 200 MΩ při 500 VDC, teplota 25 ° C ± 3 ° C, vlhkost <80%

Charakteristický produkt SNÍMAČE TEPLOTY S HO 4 MM KRYTEM, ZÁVIT M10x1,5

Odporové teplotní snímače KTR 030A a KTR 030F jsou určeny k měření teploty plynných nebo kapalných látek. V aplikačním segmentu kolejových vozidel jsou určeny k měření teploty vzduchu v klimatizačních jednotkách automobilů a osobních prostorech vlakových jednotek za účelem regulace teploty v prostorech pro cestující.

Teplotní rozsah je -30 ° C až 150 ° C a tyto limity by neměly být překročeny ani na krátkou dobu. Tyto senzory lze použít pro všechny řídicí systémy kompatibilní s typy detekčních prvků uvedených v tabulce technických parametrů. Tyto snímače vyhovují krytí IP 67 podle normy EN 60529 v platném znění. Prutová konstrukce umožňuje použití senzorů pro přímé měření teploty v potrubí a současně poskytuje rychlou odezvu senzoru na změny teploty ve srovnání se senzory s jímkou.

Tyto snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

Typové zkoušky provádí oznámený subjekt podle normy EN 50155 v platném znění, Železniční aplikace - Elektronická zařízení používaná v kolejových vozidlech, čl. 12.2.9, 12.2.11

- Zkouška izolace podle EN 50155 v platném znění

- Zkoušky rázem a vibracemi podle EN 61373 v platném znění

Výrobek splňuje parametry podle EN 45545-2 v platném znění, Požární ochrana kolejových vozidel - Část 2: Požadavky na chování materiálů a konstrukčních částí při požáru.

- variabilní provedení tyče - délka L

- možnost výměny vlákna

- Špičková přesnost (kromě Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- možnost potažení nestandardních teplotních senzorů (DALLAS, TSiC, KTY, SMT, TC atd.)

- možnost uzavření dvou senzorů

- možnost 3vodičového nebo 4vodičového připojení

Tyto produkty mohou zajímá vás

Dodání do 3 až 5 týdnů

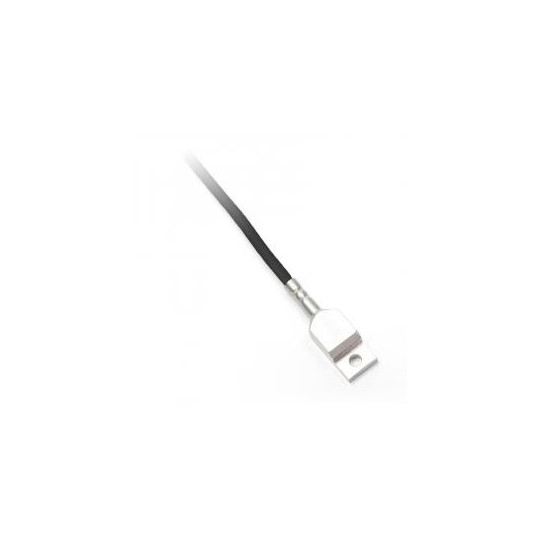

Odporové teplotní senzory KTR 141

Odporové teplotní senzory KTR 141

Typ snímače KTR 141A / R KTR 141E / R Typ citlivého prvku všechny typy Teplotní rozsah -40 ° C až 120 ° C (...
Dodání do 3 až 5 týdnů

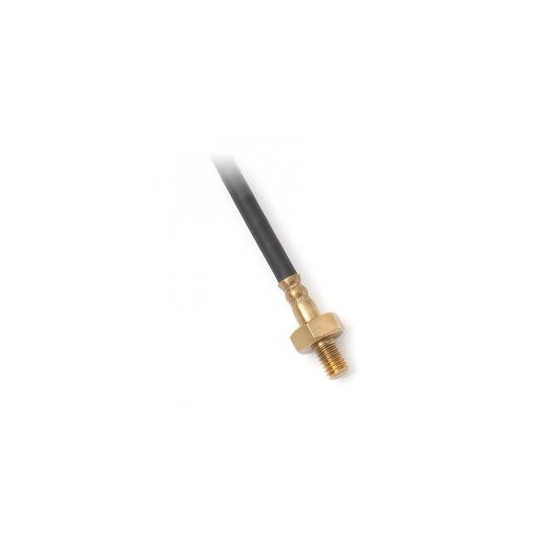

SNÍMAČ TEPLOTY KTG 6 M6, OK
