SNÍMAČE TEPLOTY S SKŘÍŇKOU, 6 MM, VNĚJŠÍ ZÁVIT M10x1,5

Reference GKTR028A / RR

Typ snímače KTR 028A / R

Citlivý typ prvku všechny typy

Teplotní rozdíl

-40 ° C až 120 ° C (rozsah měření lze rozšířit - viz úpravy)

Index ochrany IP 67 podle EN 60529

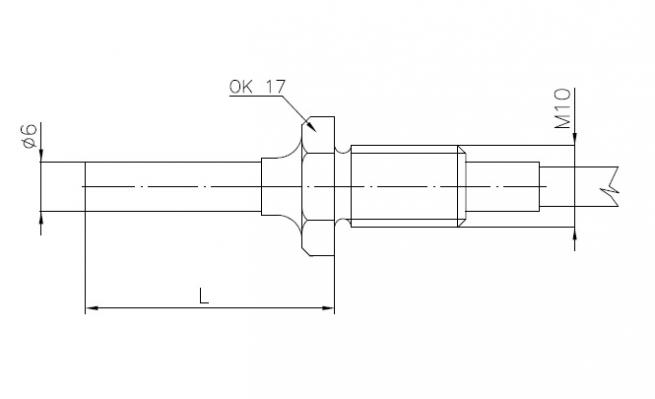

Průměr pouzdra 6 ± 0,1 mm

Délka pouzdra L 10 až 100 mm

Vlákno / OK

M 10 x 1,5 / OK 17

Materiál pouzdra nerezová ocel DIN 1.4301

Stíněný vstupní kabel RADOX 2 x 0,5 mm2

RADOX stíněný 4 x 0,5 mm2

Odpor drátu

0,07 Ω na 1 m kabelu pro 2vodičové připojení

Doba odezvy τ0,5 <8 s (v tekoucí vodě při 0,4 ms-1)

Izolační odpor

> 200 MΩ při 500 VDC, teplota 25 ° C ± 3 ° C, vlhkost <80%

Charakteristický produkt SNÍMAČE TEPLOTY S SKŘÍŇKOU, 6 MM, VNĚJŠÍ ZÁVIT M10x1,5

Odporový teplotní senzor KTR 028A / R je určen pro měření teploty plynných nebo kapalných látek. V aplikačním segmentu kolejových vozidel se teplotní senzor používá například jako indikátor pro řízení vstupní a výstupní teploty horkovzdušných topných jednotek v prostorech pro cestující kolejových vozidel.

Teplotní rozsah je -40 ° C až 120 ° C a tyto limity by neměly být překračovány ani na krátkou dobu. Upevňovací šroub se závitem na vstupu je pevnou součástí snímače teploty. Senzor lze použít pro všechny řídicí systémy kompatibilní s typy detekčních prvků uvedených v tabulce technických parametrů. Senzor odpovídá krytí IP 67 podle EN 60 529 v platném znění.

Teplotní senzor je navržen pro provoz v chemicky neagresivním prostředí.

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

Typové zkoušky provádí oznámený subjekt podle normy EN 50155 v platném znění, Železniční aplikace - Elektronická zařízení používaná v kolejových vozidlech, čl. 12.2.9, 12.2.11

- Zkouška izolace podle EN 50155 v platném znění

- Zkoušky rázem a vibracemi podle EN 61373 v platném znění

- variabilní provedení tyče - délka L

- možnost výměny vlákna

- Špičková přesnost (kromě Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- možnost potažení nestandardních teplotních senzorů (DALLAS, TSiC, KTY, SMT, TC atd.)

V případě výměny stíněného silikonového kabelu (není v souladu s normou EN 45545-2):

- teplotní rozsah -50 ° C až 200 ° C

- možnost uzavření dvou senzorů

- možnost 3vodičového nebo 4vodičového připojení
