SNÍMAČ TEPLOTY KONTAKTNÍ NEREZOVÉ OCELI KTR 026H

Typ snímače KTR 026H

Citlivý prvek typu Pt 100/3850, Pt 1000/3850

Teplotní rozdíl

-30 ° C až 350 ° C krátkodobě až do 450 ° C

Index ochrany IP 67 podle EN 60529

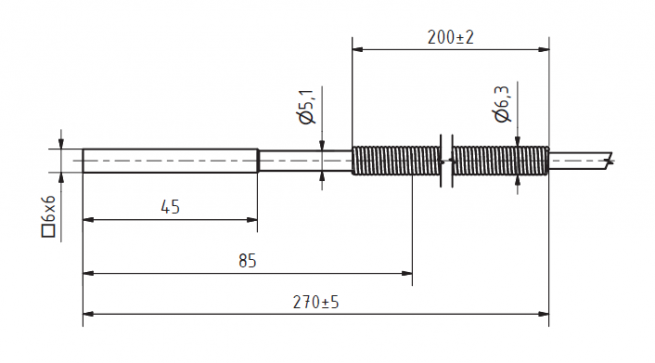

Rozměr pouzdra 6 x 6 mm

Délka pouzdra

45/85 mm

Materiál pouzdra nerezová ocel DIN 1.4301

2 x 0,22 mm2 stíněný silikonový vstupní kabel

silikonový stíněný 4 x 0,15 mm2

Odpor drátu

0,162 Ω na 1 m kabelu pro 2vodičové připojení

Doba odezvy τ0,5 <4 s (v tekoucí vodě při 0,4 ms-1)

Izolační odpor

> 200 MΩ při 500 VDC, teplota 25 ° C ± 3 ° C, vlhkost <80%

Průměrná životnost ≈ MTTF * 1,2 x 105 h - na základě teoretického výpočtu

* Za podmínek prostředí a provozních podmínek stanovených ve schválené metodice zkoušek.

Testy

Zkoušky rázem a vibracemi

kategorie 2 podle EN 61373

Zkouška izolace 2,5 kVDC po dobu 1 minuty podle EN 50155

Ohnivzdornost

podle EN 45545

Poznámka: Výrobce si vyhrazuje právo na změnu designu a technických vlastností výrobků. Aktuální informace vždy získáte od svého prodejce.

Mezinárodní přeprava

Standardní nebo expresní doručení

Bezpečné platby

Všechny platby jsou bezpečné a schválené.

Záruka nejlepší ceny

Kontaktujte nás pro definování způsobu platby.

+ 33-233 611--670

Angličtina - francouzština - němčina - španělština

Podrobnosti o produktu "KONTAKTNÍ SNÍMAČ TEPLOTY KTR 026H NEREZ"

Teplotní senzor KTR 026H je určen k měření povrchové teploty pevných látek s hladkým povrchem. V aplikačním segmentu kolejových vozidel byla vyvinuta pro řízení ohřevu kladek trolejbusů.

Rozsah provozní teploty snímače, vztahující se pouze na čtvercovou část krytu, je -30 ° C až 350 ° C; senzor může být krátkodobě vystaven teplotě až 450 ° C. Senzor se skládá z kovového pouzdra, ve kterém je umístěn detekční prvek a vstupní kabel. Senzor odpovídá stupni krytí IP 67 podle normy EN 60 529 v platném znění.

Senzor je navržen pro provoz v chemicky neagresivním prostředí.

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

Typové zkoušky provádí oznámený subjekt podle normy EN 50155 v platném znění, Železniční aplikace - Elektronická zařízení používaná v kolejových vozidlech, čl. 12.2.9, 12.2.11

- Zkouška izolace podle EN 50155 v platném znění

- Zkoušky rázem a vibracemi podle EN 61373 v platném znění

Výrobek splňuje parametry v souladu s EN 45545-2 v platném znění, Požární ochrana železničních vozidel - Část 2: Požadavky na chování materiálů a konstrukčních částí při požáru. Materiály také splňují požadavky normy požární bezpečnosti NFPA 130 v platném znění.

- Špičková přesnost (kromě Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- možnost uzavření dvou senzorů

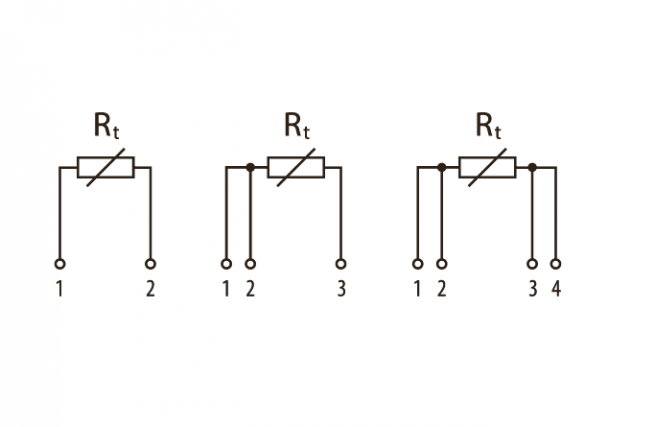

- možnost 3vodičového nebo 4vodičového připojení

obecně

  • Reference GKTR026HR
  • Jméno a Příjmení SNÍMAČ TEPLOTY KONTAKTNÍ NEREZOVÉ OCELI KTR 026H
