VNITŘNÍ TEPLOTA, RELATIVNÍ VLHKOST A SNÍMAČ CO2 S VÝSTUPEM RS 485 (MODBUS) KSTHC102

Reference: GKSTHC102R

VNITŘNÍ TEPLOTA, RELATIVNÍ VLHKOST A SNÍMAČ CO2 S VÝSTUPEM RS 485 (MODBUS) KSTHC102

Typ snímače KSTHC 102

Měřené hodnoty teplota, relativní vlhkost, CO2

Rozsah měření teploty * 0 až 45 ° C se zaručenou přesností měření CO2

-30 až 70 ° C bez zaručené přesnosti měření CO2

-40 až 80 ° C krátkodobě

Přesnost měření teploty * ± 0,5 ° C

Rozsah měření relativní vlhkosti * 0 až 85% se zaručenou přesností měření CO2

0 až 95% bez zaručené přesnosti měření CO2

Přesnost měření relativní vlhkosti * ± 3% v rozsahu 10 až 85%

± 4,5% v rozsahu 0 až 10%

Rozsah měření CO2 * 400 až 5000 XNUMX ppm

Přesnost měření CO2 * ± 100 ppm *

Doba odezvy na CO2 (90%) 90 s

Výstupní signál RS 485 / MODBUS RTU

Napájecí napětí U 15 až 30 VDC

Jmenovité napájecí napětí Un 24 VDC

Maximální spotřeba: 500 mW

typické: 250 mW

Ochrana proti vniknutí

IP 30 podle. podle EN 60529

Rozměr hlavy 71,9 x 59 x 27 mm

Materiál hlavy LEXAN (odpovídá EN 45545-2)

Minimální hmotnost 35 g

Doporučený průřez vodiče 0,14 až 1 mm2

* Měřicí rozsahy a přesnosti udávané pro jednotlivé senzory se vztahují k provozním podmínkám při připojení napájecího napětí.

Testy

Zkoušky rázem a vibracemi kategorie 1, třída B podle EN 61373

Elektromagnetická kompatibilita podle EN 50121-3-2

Zkouška izolace 1,5 kVDC po dobu 1 minuty podle EN 50155

Ohnivzdornost

podle EN 45545 (možné podle NFPA 130)

Mezinárodní přeprava

Standardní nebo expresní doručení

Bezpečné platby

Všechny platby jsou bezpečné a schválené.

Záruka nejlepší ceny

Kontaktujte nás pro definování způsobu platby.

+ 33-233 611--670

Angličtina - francouzština - němčina - španělština

Podrobnosti o produktu "VNITŘNÍ SENZOR TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 S VÝSTUPEM RS 485 (MODBUS) KSTHC102"

Snímač teploty, relativní vlhkosti a CO2 KSTHC 102 je určen k měření koncentrace oxidu uhličitého, teploty a relativní vlhkosti vzduchu v prostorách chráněných před vodou. V segmentu aplikací železničních vozidel se používá k měření všech tří proměnných v odděleních pro cestující ve vlakových jednotkách a vozech a je součástí systému regulace teploty, relativní vlhkosti a vzduchu.

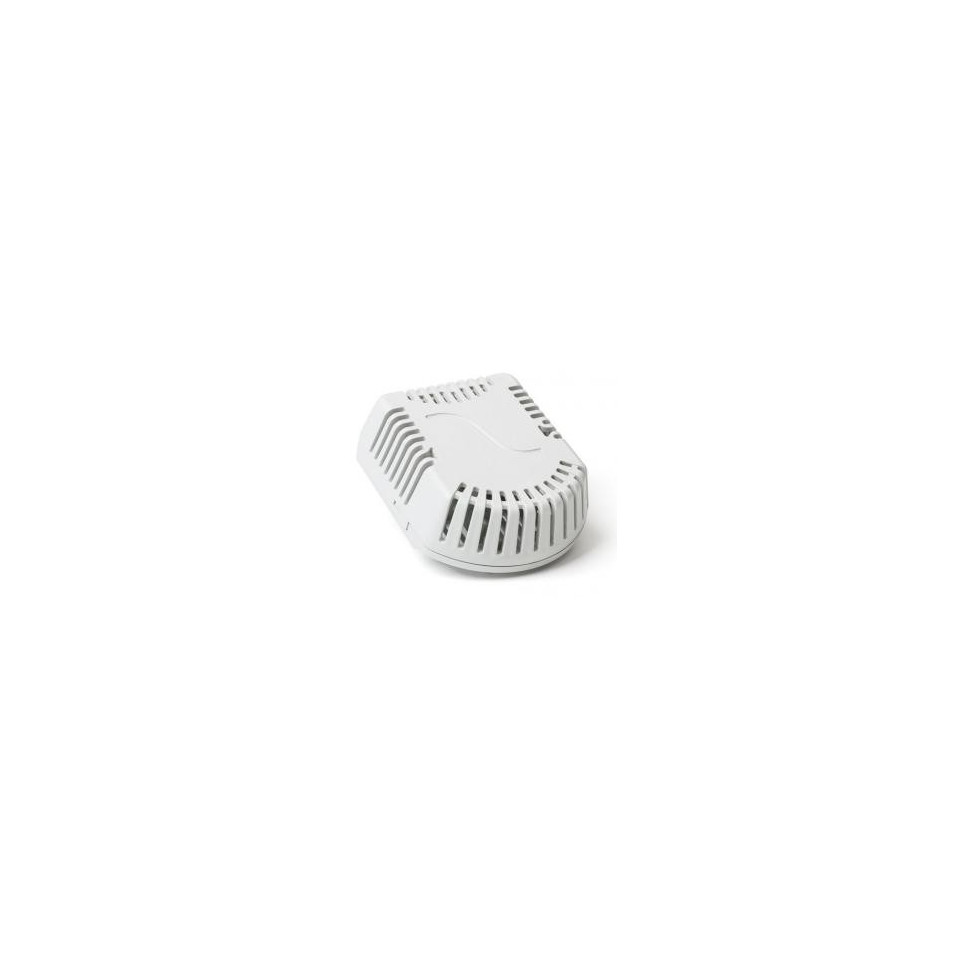

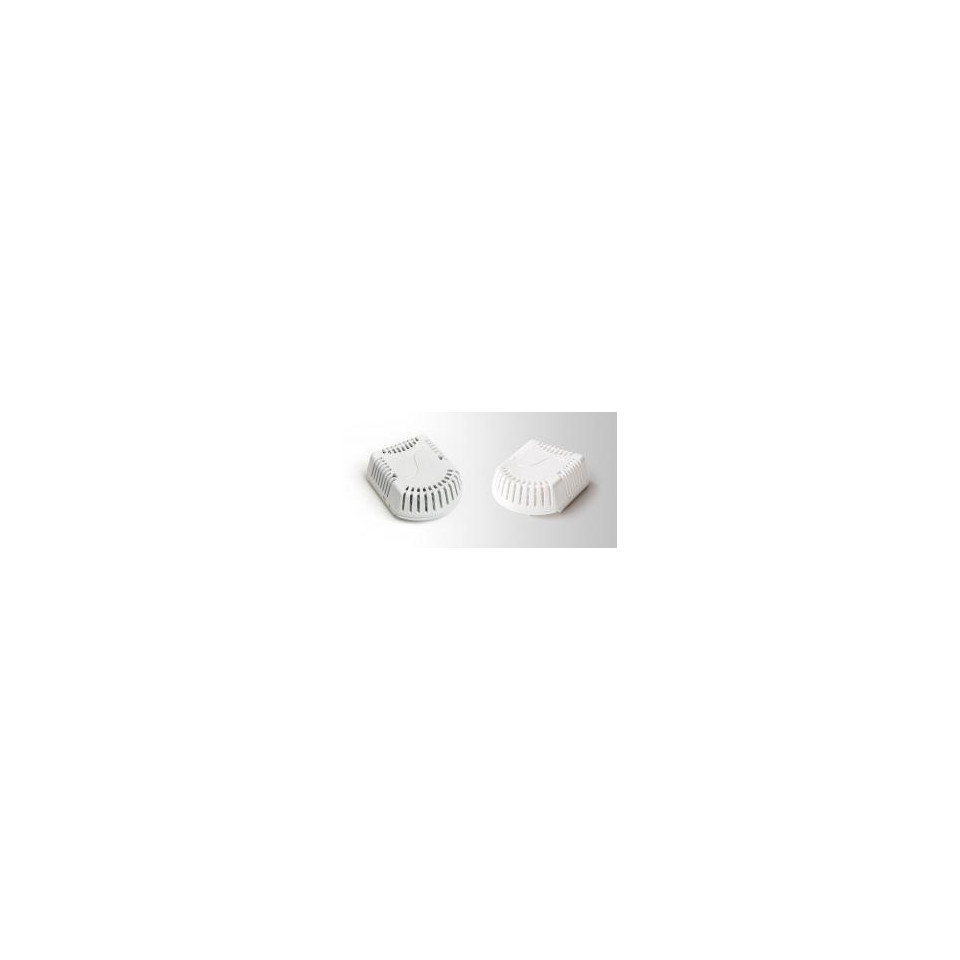

Čidlo teploty, relativní vlhkosti a CO2 KSTHC 102 se skládá z plastové žebrované hlavy, kde je umístěna deska s plošnými spoji s jednotlivými čidly a převodník pro navázání komunikace po sběrnici RS 485. A relativní vlhkost je měřena běžným interním čidlem, jehož signál je zpracován v mikroprocesoru a je převeden na výstupní signál MODBUS RTU. Hodnota CO2 se měří modulem NDIR, jehož digitální signál se také převádí na výstupní signál MODBUS RTU. U senzoru koncentrace CO2 je k dispozici funkce automatické kalibrace pro nastavení senzoru na minimální hodnotu CO2 odpovídající úrovni venkovní koncentrace. Čidlo teploty, relativní vlhkosti a CO2 KSTHC 102 splňuje index ochrany IP 30 podle ČSN EN 60 529 v platném znění. Vhodný design a vysoce kvalitní materiál zajišťují, že senzor nebude rušit ani v interiérech s vysokými estetickými nároky. Můžete si vybrat barvu rámečku bílá nebo šedá.

Snímač teploty, relativní vlhkosti a CO2 KSTHC 102 je navržen pro provoz v chemicky neagresivním prostředí; jeho použití by mělo být zvoleno podle teploty a chemické odolnosti hlavy a jednotlivých senzorů. Provozní podmínky pro stanovení správné funkce modulu CO2 jsou:

- Okolní teplota v blízkosti snímače: 0 až 45 ° C

- Relativní vlhkost vzduchu: 0 až 95% (vlhkost bez kondenzace)

- Atmosférický tlak: 87 až 106 kPa

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

Typové zkoušky provádí oznámený subjekt podle normy EN 50155 v platném znění, Železniční aplikace - Elektronická zařízení používaná v kolejových vozidlech, čl. 12.2.9, 12.2.11

- Elektromagnetická kompatibilita podle EN 50121-3-2, ve znění pozdějších předpisů

- Zkouška izolace podle EN 50155 v platném znění

- Zkoušky rázem a vibracemi podle EN 61373 v platném znění

Výrobek splňuje parametry podle EN 45545-2 v platném znění, Požární ochrana kolejových vozidel - Část 2: Požadavky na chování materiálů a konstrukčních částí při požáru. Může být dodán s materiály vyhovujícími požární bezpečnostní normě NFPA 130 v platném znění.

obecně

  • Reference GKSTHC102R
  • Jméno a Příjmení VNITŘNÍ TEPLOTA, RELATIVNÍ VLHKOST A SNÍMAČ CO2 S VÝSTUPEM RS 485 (MODBUS) KSTHC102
