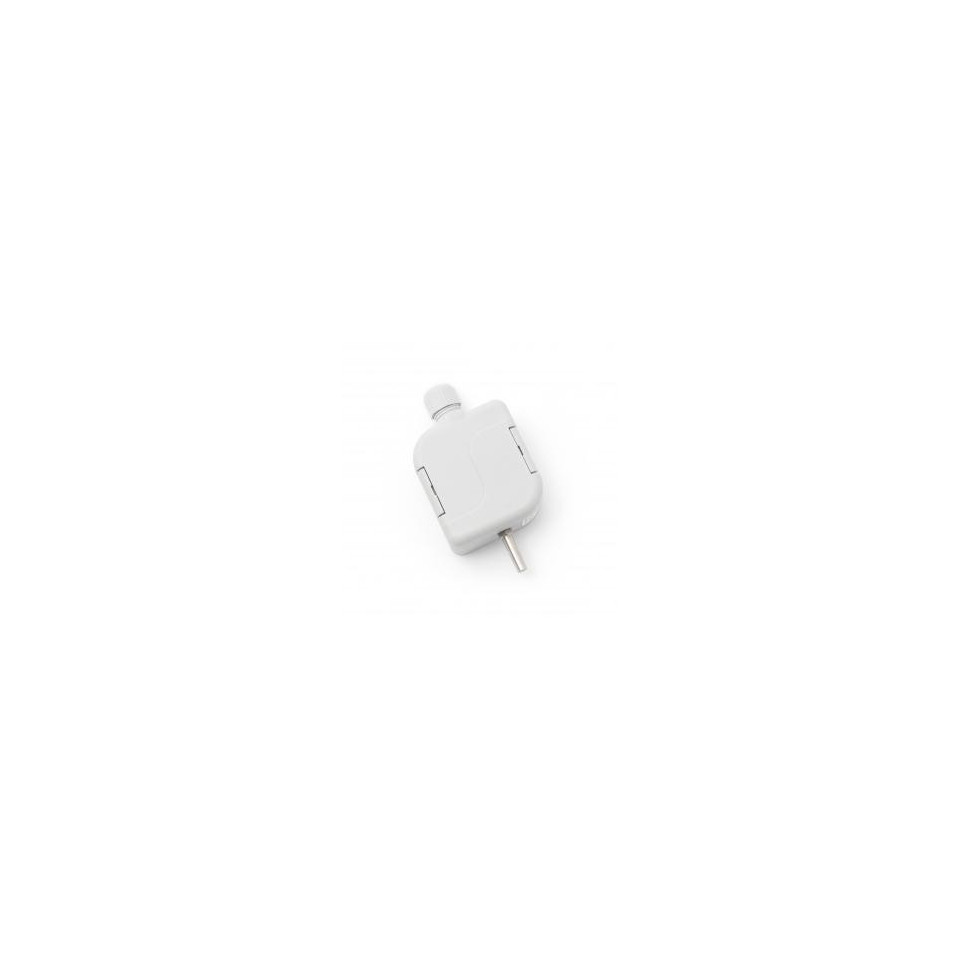

SENZOR TEPLOTY ODPORU PRO VNĚJŠÍ POUŽITÍ KNS 110A

Reference GKNS110AR

Série teplotních senzorů KNS 110A

Typ citlivého prvku jakýkoli typ

Teplotní rozdíl

-40 ° C až 100 ° C (rozsah měření lze rozšířit - viz úpravy)

Index ochrany IP 65 podle EN 60529

Materiál připojovací hlavy

LEXAN (odpovídá normě EN 45545-2)

Materiál stopky nerezová ocel DIN 1.4301

Doporučený průřez vodiče 0,35 až 1,5 mm2

Doba odezvy τ0,5 <9 s (v tekoucí vodě při 0,4 ms-1)

Izolační odpor

> 200 MΩ při 500 VDC, teplota 25 ° C ± 3 ° C, vlhkost <80%

Průměrná životnost ≈ MTTF * 1,2 x 105 h - na základě teoretického výpočtu

* Za podmínek prostředí a provozních podmínek stanovených ve schválené metodice zkoušek.

Testy

Zkoušky rázem a vibracemi

kategorie 1, třída B podle EN 61373

Zkouška izolace 4 kVDC po dobu 1 minuty podle EN 50155

Ohnivzdornost

podle EN 45545 (možné podle NFPA 130)

Poznámka: Výrobce si vyhrazuje právo na změnu designu a technických vlastností výrobků. Aktuální informace vždy získáte od svého prodejce.

Charakteristický produkt SENZOR TEPLOTY ODPORU PRO VNĚJŠÍ POUŽITÍ KNS 110A

Série teplotních senzorů KNS 110A je určena k měření teploty venkovního vzduchu. V aplikačním segmentu kolejových vozidel se senzory používají například k měření teploty vzduchu ve strojovnách lokomotiv; může být součástí systému regulace teploty v oddílech pro cestující nebo se používá k indikaci teploty ve strojovně jako součást systému požární ochrany.

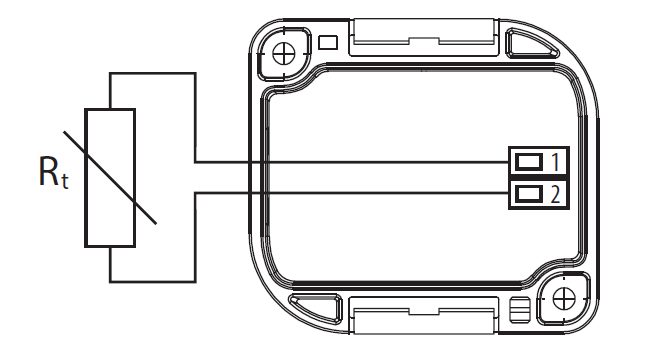

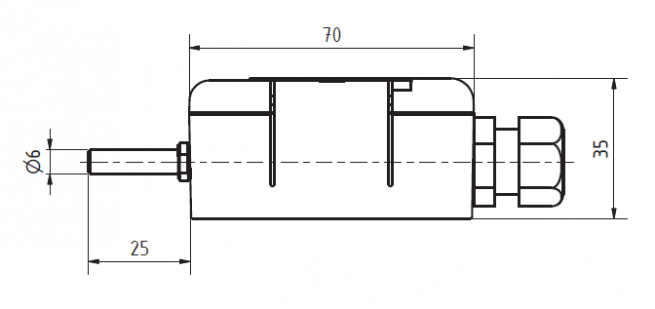

Senzory se skládají z plastové hlavy, kde je umístěn snímací prvek. Všechny kovové části jsou vyrobeny z nerezové oceli DIN 1.4301. Délka tyče je 25 mm. Vstupní kabel je připojen ke svorkovnici pomocí průchodky, která je součástí připojovací hlavice. Základní materiál hlavy je LEXAN. Senzory lze použít pro všechny řídicí systémy kompatibilní s typy detekčních prvků uvedených v tabulce technických parametrů. Maximální rozsah provozní teploty snímače je -40 ° C až 100 ° C. Snímač vyhovuje indexu ochrany IP 65 podle normy EN 60529 v platném znění.

Senzory jsou určeny pro provoz v chemicky neagresivním prostředí.

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

Typové zkoušky provádí oznámený subjekt podle normy EN 50155 v platném znění, Železniční aplikace - Elektronická zařízení používaná v kolejových vozidlech, čl. 12.2.9, 12.2.11

- Zkouška izolace podle EN 50155 v platném znění

- Zkoušky rázem a vibracemi podle EN 61373 v platném znění

Materiál plastové krabice a desky plošných spojů splňuje soubor požadavků na materiály R 24 podle tabulky 5 pro úroveň rizika požáru HL1-HL2-HL3 EN 45545-2, ve znění pozdějších předpisů. Může být dodán s materiály, které splňují požární bezpečnostní normu NFPA 130 v platném znění.

- variabilní provedení tyče - délka L

- Špičková přesnost (kromě Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- možnost potažení nestandardních teplotních senzorů (DALLAS, TSiC, KTY, SMT, TC atd.)

- možnost uzavření dvou senzorů

- možnost 3vodičového nebo 4vodičového připojení
