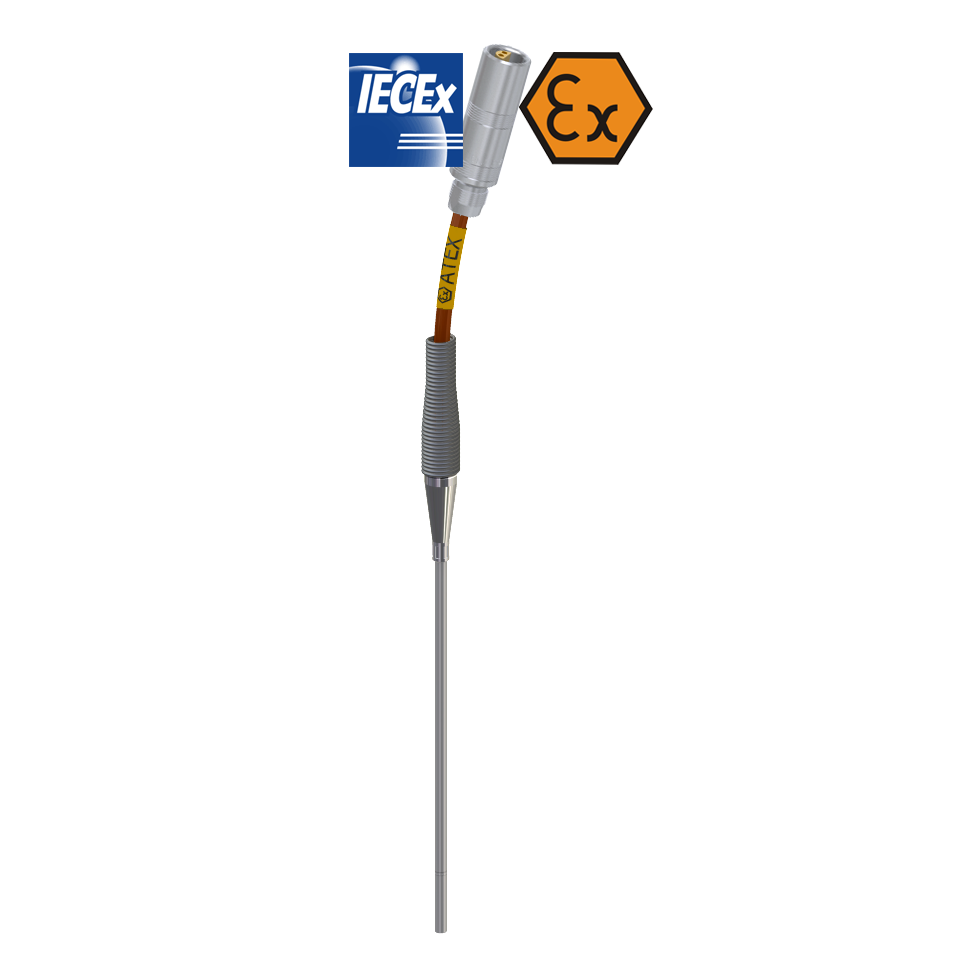

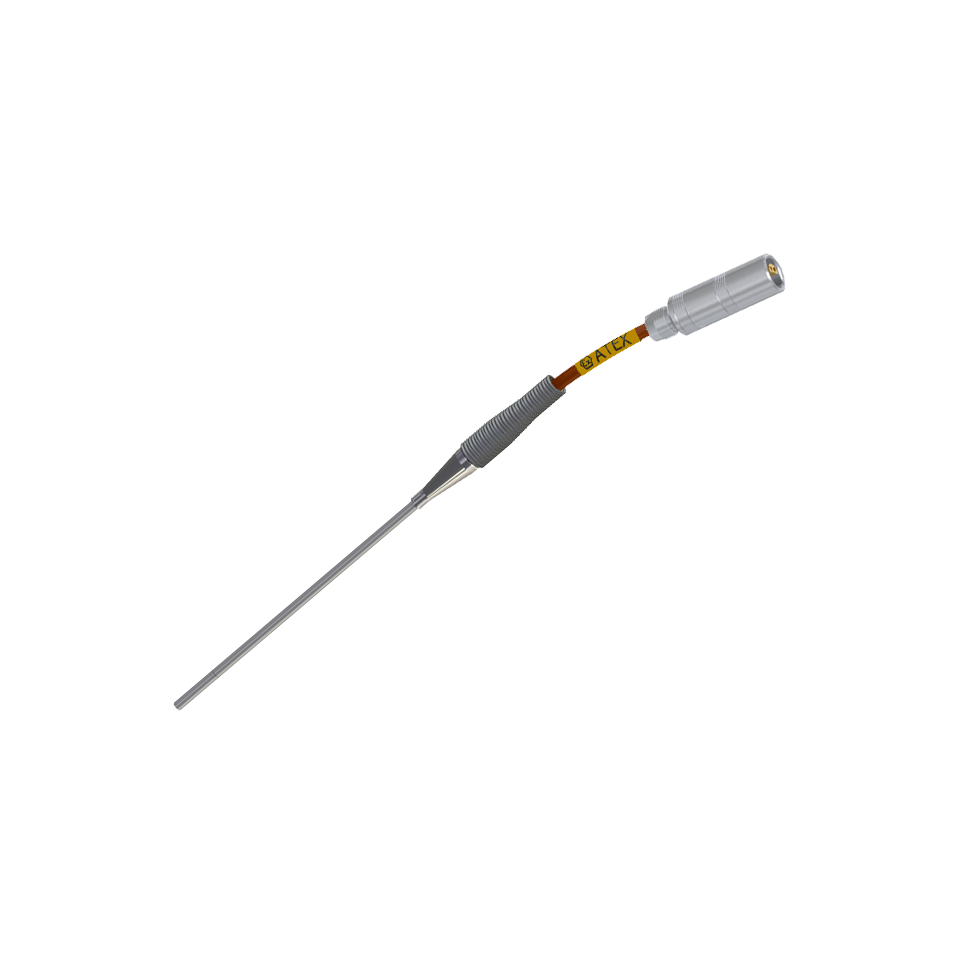

Kabelový odporový teploměr s pláštěm, standardní konektor, jiskrově bezpečný
- ATEX EXI
- -50 až +600 ° C
- Volba senzoru
- Vlastní kabel

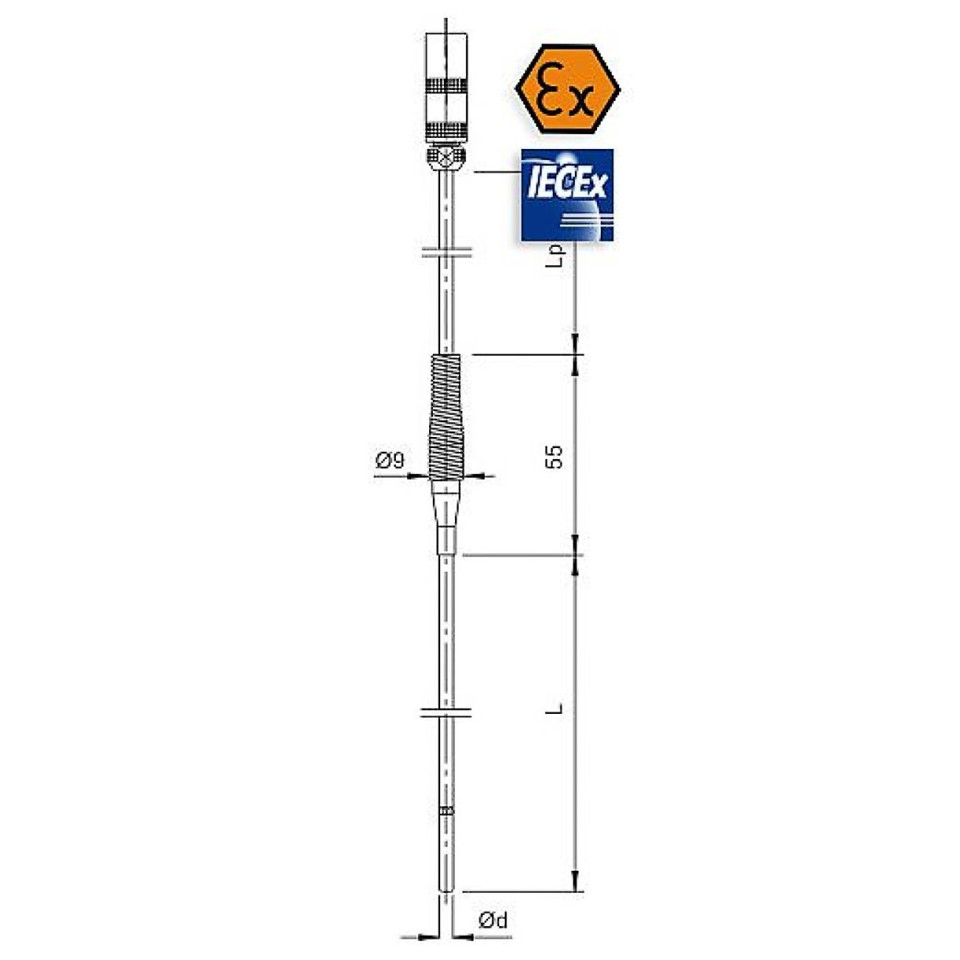

Možné kombinace průměrů potrubí, množství senzorů a připojovacích vedení:
Průměr pláště | Jednoduché, například 1xPt100 | Zdvojnásobte, například 2xPt100 | ||||
2 fils | 3 fils | 4 fils | 2 fils | 3 fils | 4 fils | |
Ø1,5 mm | • | • | • | • | ||
Ø2,0 mm | • | • | • | • | ||
Ø3,0 mm | • | • | • | • | • | |
Ø4,5 mm | • | • | • | • | • | |
Ø6,0 mm | • | • | • | • | • | • |
Odporové teploměry s pláštěm jsou vyrobeny z kabelů s kovovým pláštěm, jejichž vnitřní vodiče (Cu nebo Ni) jsou izolovány od sebe navzájem a od vnějšího pláště práškem oxidu hořečnatého (MgO). To dává snímači vysokou odolnost proti vibracím, flexibilitu i teplotní odolnost a dobrou elektrickou izolaci.
Tyto snímače jsou určeny k přímému měření teploty na těžko přístupných místech i na všech místech, kde je nutné používat flexibilní snímače malého průměru, vysoké odolnosti proti vibracím a nárazům a s dlouhou krátkodobou odezvou na teplotu Změny.
Díky těsnému přitlačení izolační vrstvy (MgO) a správné struktuře vnitřních vodičů a pláště mohou být snímače ohnuty s minimálním poloměrem ohybu, který je trojnásobkem vnějšího průměru pláště.
obraz | izolace | měřicí rozsah |
![]() |
PVC; Plášť: PVC | do + 105 ° C |
![]() |
Silikon; Pouzdro: silikon | do + 180 ° C |
![]() |
Teflon® FEP; Pouzdro: silikon | do + 180 ° C |
![]() |
Teflon® FEP; Clona: Cu cop; Pouzdro: silikon | do + 180 ° C |
![]() |
Teflon® PFA; Pouzdro: teflon® PFA | do + 260 ° C |
![]() |
Teflon® PFA; Clona: Cu cop; Pouzdro: teflon® PFA | do + 260 ° C |
![]() |
Teflon® PFA; Oplet: nerezová ocel | do + 260 ° C |
![]() |
Laminát; Pouzdro: sklolaminát; Oplet: nerezová ocel | do + 400 ° C |
