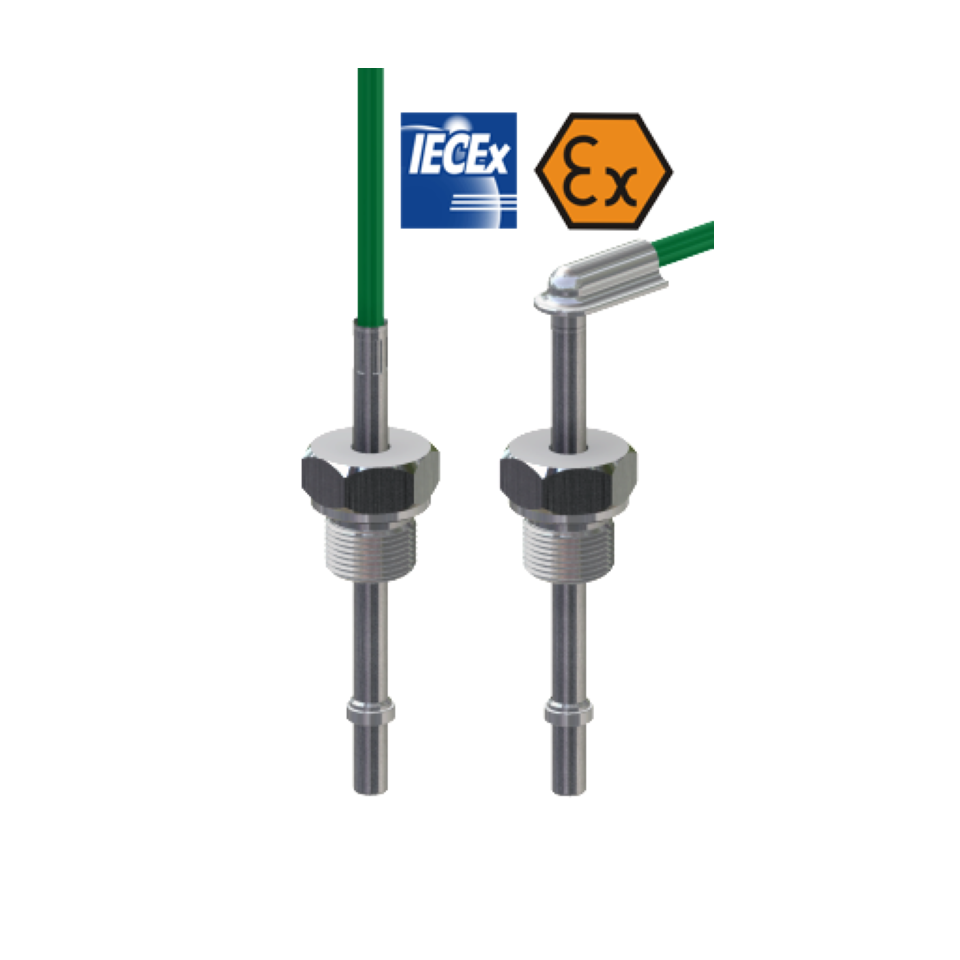

Kabelový termočlánek s jiskrově bezpečným posuvným připojením ATEX

Reference GXI-TTE418R / GXI-TTE419R

  • Rozsah měření: -40 .. + 400 ° C (v závislosti na izolaci kabelu)
  • Čistý chemický průmysl
  • Lehký energetický průmysl
  • Obecné průmyslové služby
  • Potravinářský průmysl
  • Instalace v prostředí s nebezpečím výbuchu:
    Plyny, páry, mlhy (G): Zóna 0, 1, 2
    Prach (D): Zóna 20, 21, 22
    Doly: M1

Charakteristický produkt Kabelový termočlánek s jiskrově bezpečným posuvným připojením ATEX

Caractéristiques

  • Jednoduchý nebo dvojitý TC:
    Typ J (Fe-CuNi),
    Typ K (NiCr-NiAl),
    Typ N (NiCrSi-NiSi),
    Typ T (Cu-CuNi),
    Typ E (NiCr-CuNi)
  • Nerezová ocel AISI321 / 1.4541 nebo AISI316L / 1.4404, AISI316Ti / 1.4571 na vyžádání
  • Procesní připojení se závitem

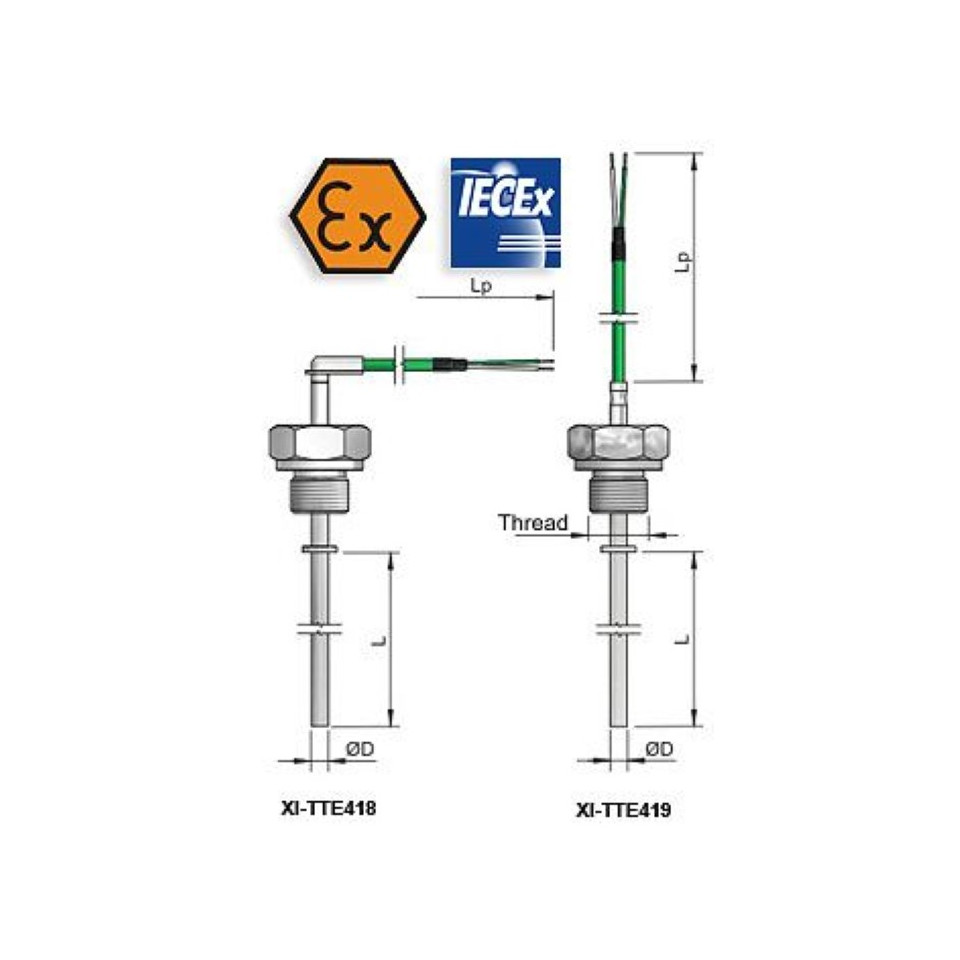

  • Typ konstrukce: přímá nebo šikmá


Teplotní rozdíl

Teplotní rozsah snímače závisí na izolaci připojovacího kabelu.

obraz

izolace

měřicí rozsah

PVC / plášť: PVC -10 .. + 105 ° C
Silikon / Pouzdro: silikon -40 .. + 180 ° C
Teflon® FEP / plášť: silikon -40 .. + 180 ° C
Teflon® FEP / Plášť: silikon / Oplet: měď -40 .. + 180 ° C
Teflon® PFA / Pouzdro: teflon® PFA -40 .. + 260 ° C
Teflon® FEP / Plášť: teflon® FEP / Oplet: měď -40 .. + 205 ° C
Sklolaminát / Plášť: sklolaminát / Oplet: nerezová ocel -40 .. + 400 ° C


Konstrukce

Senzor se skládá z kabelu termočlánku, ochranné trubice s pohyblivým procesním připojením se závitem.

Délka zasunutí, procesní připojení, typ konstrukce, typ termočlánku, přesnost, izolace kabelu lze individuálně zvolit pro příslušnou aplikaci.

Jiné verze

Tento datový list obsahuje pouze malou část našeho kabelového termočlánkového napájecího programu. Na přání zákazníka lze dodat i jiné verze.
