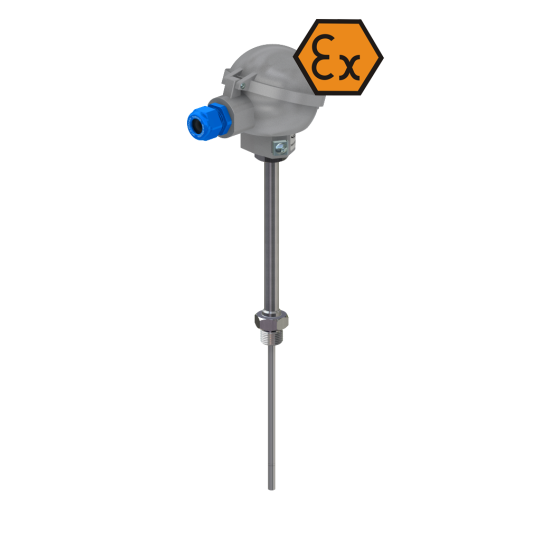

Odporový teploměr s jiskrově bezpečným bajonetem ATEX

Reference GXI-TOPE310R / GXI-TOPE311R / GXI-TOPE312R

  • Rozsah měření: -50 .. + 400 ° C (v závislosti na izolaci kabelu)
  • Plastikářský průmysl
  • Lehký energetický průmysl
  • Obecné průmyslové služby
  • Instalace v prostředí s nebezpečím výbuchu:
    Plyny, páry, mlhy (G): Zóna 0, 1, 2
    Prach (D): Zóna 20, 21, 22
    Doly: M1

Charakteristický produkt Odporový teploměr s jiskrově bezpečným bajonetem ATEX

Caractéristiques

  • Jednoduchý nebo dvojitý RTD:
    Pt100, Pt500, Pt1000 podle PN-EN 60751
    Ni100, Ni1000 podle DIN 43760
    Cu50, Cu53 podle GOST 6651-94
  • Nerezová ocel AISI321 / 1.4541
  • Provedení s průměrem ochranné trubky Ř5 mm (XI-TOPE310), Ř6 mm (XI-TOPE311), Ř8 mm (XI-TOPE312)

Teplotní rozdíl

Teplotní rozsah snímače závisí na izolaci připojovacího kabelu.

Teplotní rozdíl

Možné průměry ochranné trubky Izolace kabelu
-10 .. + 105 °C Ø6, Ø8mm PVC
-50 .. + 180 °C Ø6, Ø8mm silikon
-50 .. + 260 °C Ř5, Ř6, Ř8 mm teflon® PFA
-50 .. + 400 °C Ø6, Ø8mm laminát


Popis

Odporové teploměry této řady jsou určeny k našroubování přímo do zásuvky, zejména ve vytlačovacích formách. Tyto teploměry jsou vhodné pro pevná média za mírného mechanického zatížení a za normálních chemických podmínek.

Konstrukce

Senzor se skládá z termometrického odporu, ochranné trubice, pružiny, bajonetového uzávěru a kabelu.

Délka zasunutí, procesní připojení, typ konstrukce, počet čidel, přesnost, izolace kabelu a způsob připojení lze individuálně zvolit pro příslušnou aplikaci.

Jiné verze

Tento datový list je pouze malou částí našeho programu dodávek kabelového odporového teploměru. Na přání zákazníka lze dodat i jiné verze.

PVC / plášť: PVC -10 .. + 105 ° C
Silikon / Pouzdro: silikon -50 .. + 180 ° C
Teflon FEP / plášť: silikon -50 .. + 180 ° C
Teflon FEP / Pouzdro: silikon / Oplet: měď -50 .. + 180 ° C
Teflon PFA / Pouzdro: teflon PFA -50 .. + 260 ° C
Teflon PFA / oplet: nerezová ocel -50 .. + 260 ° C
Teflon PFA / Pouzdro: teflon PFA / Oplet: měď -50 .. + 260 ° C
Sklolaminát / Plášť: sklolaminát / Oplet: nerezová ocel -50 .. + 500 ° C
