Kombinovaná sonda STHC - Modbus RS485
Reference GSTHC102R
Charakteristický produkt Kombinovaná sonda STHC - Modbus RS485

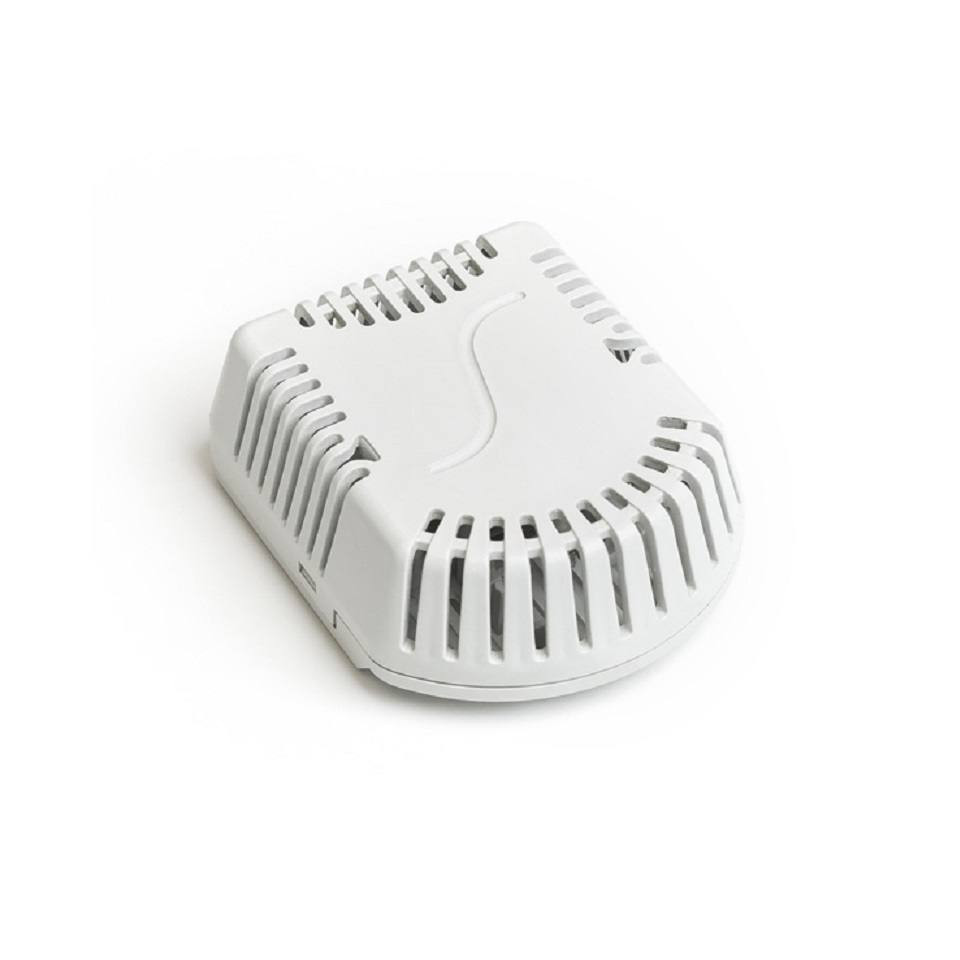

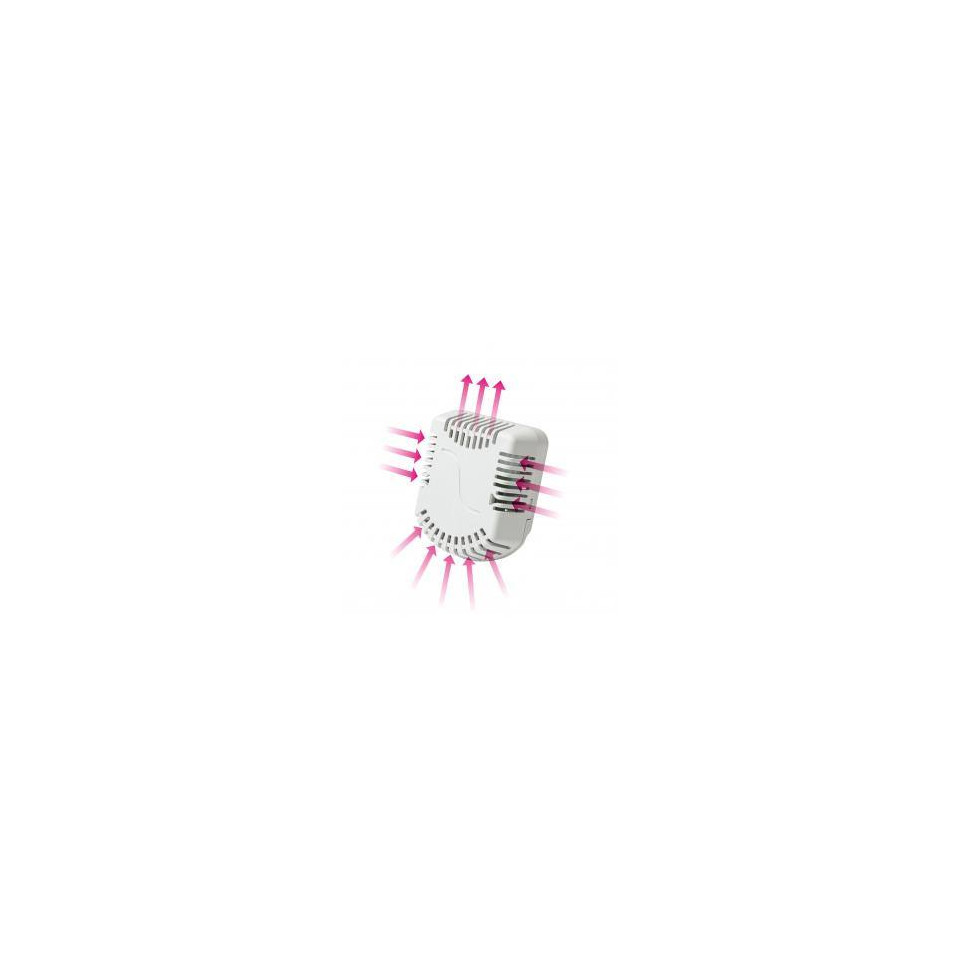

Senzor teplota, relativní vlhkost a CO 2 - STHC 102 skládá se z plastové hlavy s drážkami, ve kterých je deska s plošnými spoji s jednotlivými senzory a vysílačem pro zajištění komunikace po sběrnici RS 485. Teplota a relativní vlhkost jsou měřeny běžným interním senzorem. zpracovány v mikroprocesoru a převedeny na MODBUS Výstupní signál RTU. Hodnota CO 2 se měří modulem NDIR, jehož digitální signál se také převádí na výstupní signál MODBUS RTU. Funkce autokalibrace je k dispozici pro Senzor koncentrace CO 2 , což zajišťuje, že je senzor nastaven na minimální hodnotu CO 2 odpovídající úrovni koncentrace venku. Čidlo teploty, relativní vlhkosti a CO 2- STHC 102 odpovídá třídě ochrany IP 30 podle EN 60529. Le senzor teplota, relativní vlhkost a CO 2 STHC 102 doporučuje se nachází ve výšce 1,5 m od vnitřní stěny, v oblasti pohybu osob, mimo slunná místa a místa ovlivněná teplotou stěny, zdroji tepla nebo osvětlením.
Senzor teplota, relativní vlhkost a CO 2 - STHC 102 je navržen pro provoz v chemicky neagresivním prostředí. Provozní podmínky pro zajištění správného fungování snímače CO 2 jsou následující:
- okolní teplota: 0 až 45 ° C
- relativní vlhkost: 0 až 85% (nekondenzující)
- atmosférický tlak: 87 až 106 kPa
| Typ snímače | STHC 102 |
| Rozsah měření teploty ** | 0 až 45 ° C se zaručenou přesností měření CO 2 -30 až 70 ° C bez zaručené přesnosti měření CO 2 |
| Přesnost měření teploty * | ± 0,5 ° C |
| Rozsah měření relativní vlhkosti * | 0 až 85% s přesností měření CO 2 záruka 0 až 95% bez přesnosti měření CO 2 záruka |
| Přesnost měření relativní vlhkosti * | ± 3% v rozsahu 10 až 85% ± 4,5% v rozsahu 0 až 10% |
| Rozsah měření CO 2 * | 400 až 5000 XNUMX ppm |
| Přesnost měření CO 2 * | ± 100 ppm |
| CO reakční doba 2 (90%) | 90 s |
| Výstupní signál | RS485 / MODBUS RTU |
| Napájecí napětí | 15 až 30 V. DC |
| Jmenovité napájecí napětí U n | 24 V DC |
| Spotřeba | maximálně: 500 mW typické: 300 mW |
| Stupeň ochrany | IP 30 podle EN 60529 |
| Rozměry hlavy | 71,9 x 59 x 27 mm |
| Materiál hlavy | LEXAN |
| Hmotnost | min. 35 g |
| Doporučený průřez vodiče | 0,14 až 1 mm 2 |
Poznámka: Výrobce si vyhrazuje právo na změnu designu a technických vlastností výrobků.
INSTALACE A ÚDRŽBA SENZORU
Senzory jsou určeny k montáži na stěnu nebo jiný svislý povrch. K upevnění je nutné připravit potřebné otvory pro upevňovací šrouby pomocí šablony (dodávané se snímačem).

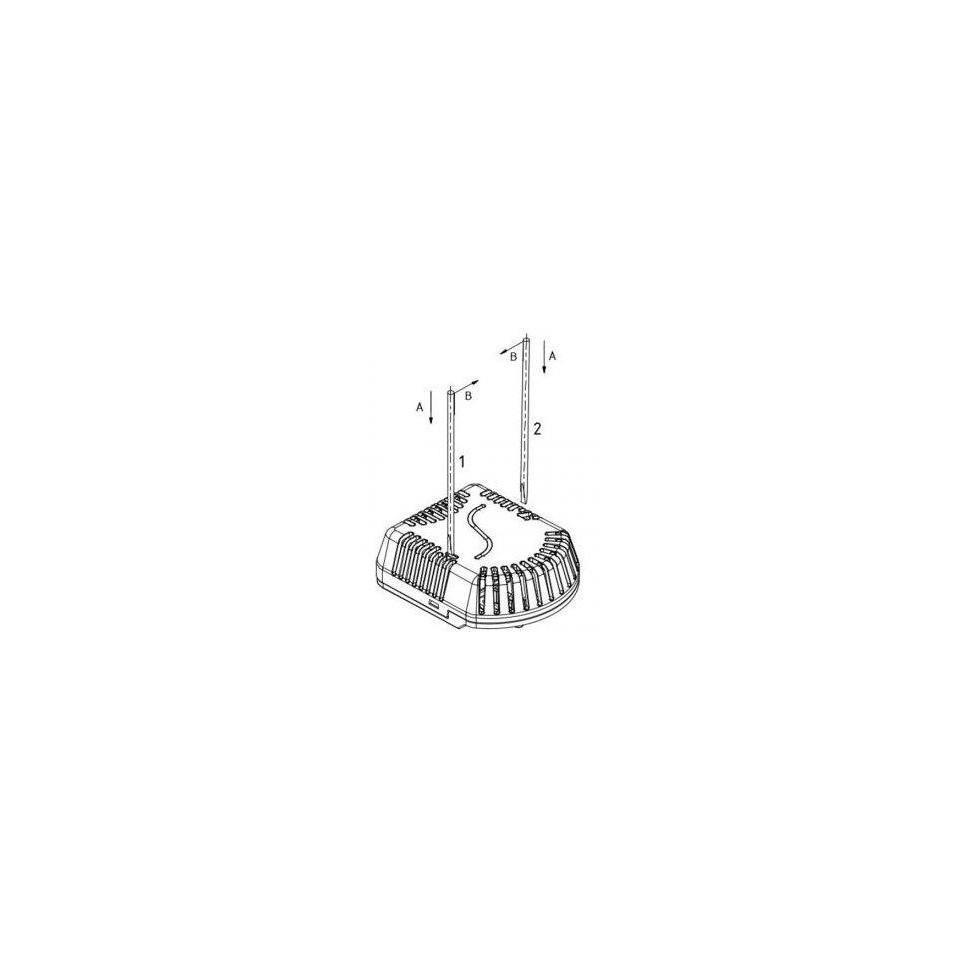

Před připojením napájecího kabelu je nutné oddělit perforovaný kryt od plastové základny. Sejměte kryt a protáhněte kabel otvorem 9 mm, přiložte základnu k povrchu a přišroubujte dvěma šrouby nebo šrouby. Délka šroubů nebo upevňovacích šroubů pro upevnění by měla být zvolena podle tloušťky plastové základny. Připojte napájecí kabel ke svorkám podle části „Zapojení“. Obrázek: Umístěte perforovaný kryt na pevnou základnu a zajistěte jej kliknutím na něj. Po instalaci a připojení k elektrickému měřicímu zařízení je senzor připraven k použití. Senzor nevyžaduje žádnou speciální údržbu.
